gnd和agnd想通过铜皮连接，哪位知道怎么设置区域规则
录入：edatop.com 点击：
gnd和agnd想通过铜皮连接，哪位知道怎么设置区域规则
2L说的就对，pcb是可以直接短接的，如图。
没懂

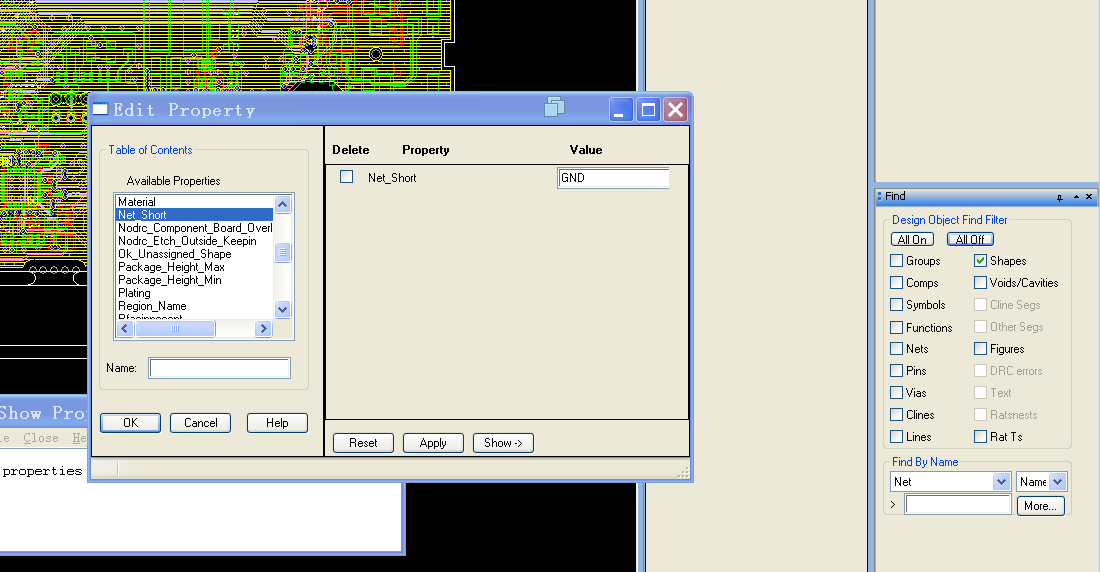

属性编辑 Net_short
你家一个电阻或者电感已连接不久完了吗
桥接
具体怎么操作呢?对器件编辑吗
建议加个电感。你要想直接连你就连上就行。就是有个开短路DRC，板厂会直接连上的。借问下为什么如此设计
加电感电容有干扰，直接用铜皮连接减小干扰
干扰。那你为何不搞成同一属性。
最早也是这么想的，看有没有其他方法
在原理图里加一个2Pin的元件啊。建一个footprint只有两个短接Pin。要多大，建多大。
多谢
选中的是铜皮还是器件属性编辑的?

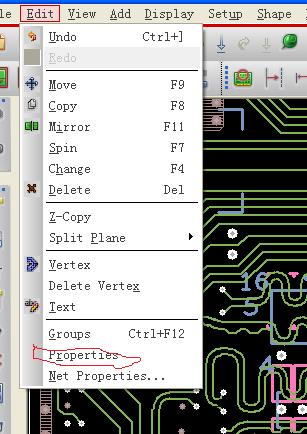

这是那个命令，你结合第一张图看。如果不懂找下你们公司大神看下，一看就明白。
