走差分线时，怎么设置过孔间的距离

录入：edatop.com 点击：

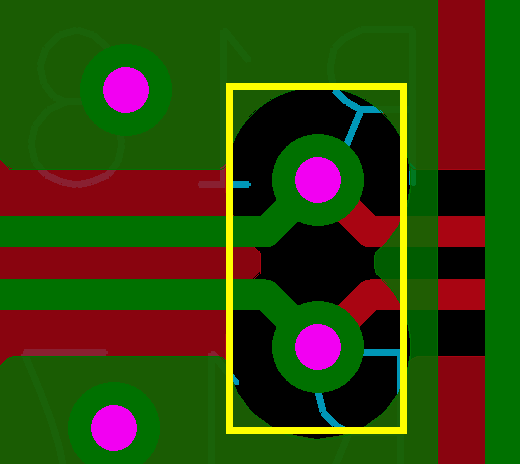

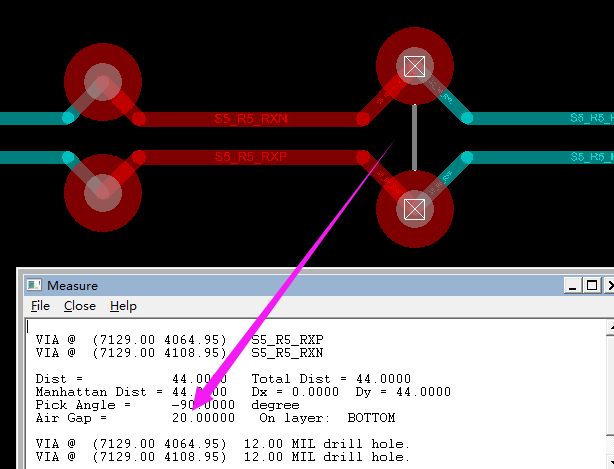

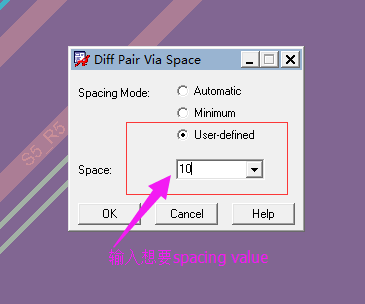

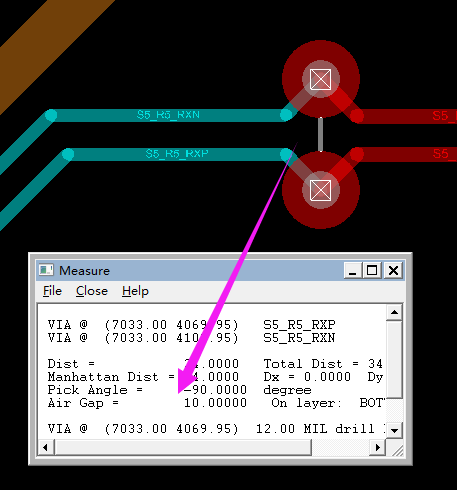

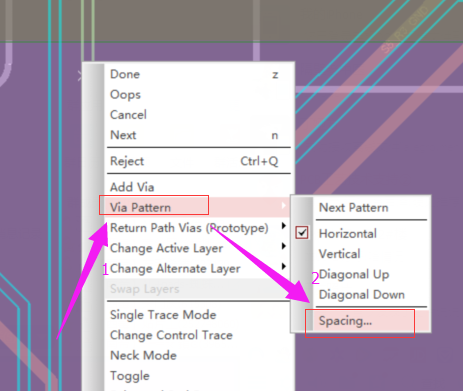

差分走线中点击鼠标右键via pattern,具体见下图

右击。

一楼很详细

谢谢

给一楼点赞

学习了

一楼很详细

受教了，学习了一点新东西。

MARK

一楼很详细

学习了，谢谢一楼的解答。

学习学习

学习一下

感谢分享
