allegro怎么导出元器件限高的文件
录入：edatop.com 点击：
如题，求大神指点，allegro怎么导出元器件的限高文件，我需要和结构匹配，谢谢！

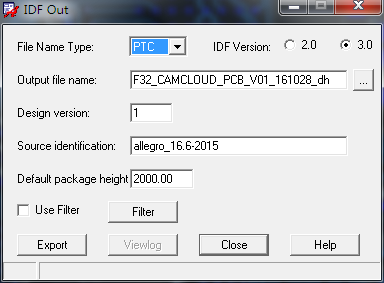

export——IDF----------选ptc，默认高度设置0.1，然后把导出的EMN,EMP发给结构就行了
你问的是什么，你这都4级了，应该不会不知道啊
以前结构没要求我导这些文件，现在这是空间限制太多了
那应该是layout前他给你画限高区域的
这个详细。
学习一下
以前用过，久了不用忘记了，再来学习下
这个限高文件，是不是画封装时添加的高度呢
emn,emp可以是前期结构提供，为的是导入结构器件以及限制区的，就不需要layout手动放置结构器件和画禁布区了（结构会提供dra格式的禁布区）。也可以是layout 摆好件之后出给结构导入结构软件检查是否满足限高和禁布区的。
前提是建立元器件库时添加了高度属性
