封装中间的焊盘自带无网络属性的过孔,怎么将这些过孔的属性改成GND?

录入:edatop.com     点击:

如下图,在Allegro中,器件封装中间的GND焊盘上自带很多过孔,但是没有属性,怎么给这些孔赋上GND属性?谢谢了


如果过孔本身没有net,拿跟gnd线连一下就行..不然就用skill

LOGIC/NET LOGIC----------->OPTIONS/NET  选择GND,然后点焊盘,则此焊盘就有接地属性,你可以试试,对pin有用;若是via,按楼上可做

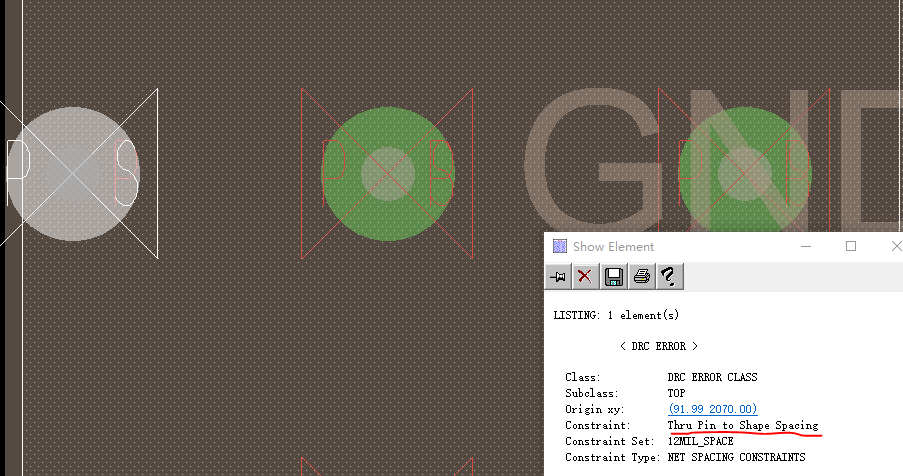

这是封装自带的孔,根本点不到这个孔,与焊盘合为一体的,用GND属性的静态铜强行与其连接,报的DRC显示,该pin 是THRU PIN···


谢谢你的回复,不过我想问的是:那个焊盘本身已经是GND属性了,焊盘封装上自带的过孔没有属性,怎么把这些过孔改成GND属性?

skill

孔位封装内机械属性,加不上网络,建议这种孔不要做到封装里面或者不设成机械属性,在brd中手动添加

把pin关掉,能点到via么?

这不存在合为一体的说法...如果点不上,那就是有net了

把PIN关掉的话,过孔也消失了······这些过孔就是这个pin的一部分。
我把GND网络高亮成棕灰色,从上面的图片可以看出,PIN的焊盘是GND网络,但是这些孔却不是

这个器件的封装是从器件厂家的官网下载直接用的。看来只能修改一下封装了,把孔删掉,然后在brd里面自己加孔吧,本来想偷懒的······谢谢了

看来是过孔和中间的pad一起被建成pin了,如果想在封装中保留过孔的话可以把这个pin删掉,然后添加大小相同的pin,再在这个pin上手动打 过孔就好了,即使调到PCB中,也可以对这个pad上的过孔进行操作的

那要是pin属性的话,就只能3楼 logic那种改法了

如果过孔也是 PIN,在原理图中不能直接将这些pin assign GND net 吗?

:)
