allgro制作的椭圆通孔焊盘，cam350显示不出来
录入：edatop.com 点击：
有没有遇到过这种情况，椭圆通孔焊盘制作的时候和圆形通孔焊盘制作时一样，只是修改了Hole type为Oval Slot?这个怎么解决呢?坑爹的板子都做回来了
一起出的，我又试了着出了drill，还是没有
槽型孔钻孔不能只出那个
有没有出钻孔表呢?
那还需要出什么呢
钻孔表出了，有椭圆通孔

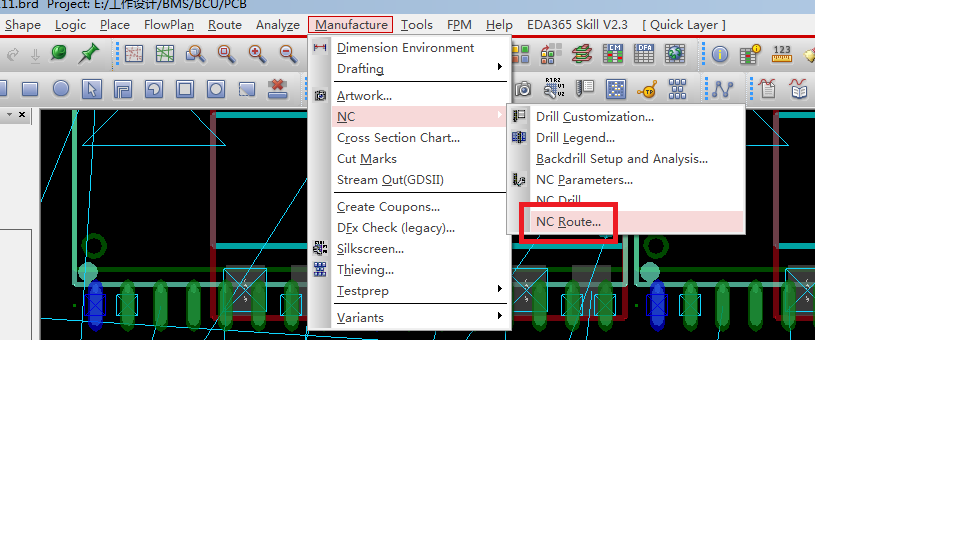

rout才是出椭圆孔的
谢谢！！但又出现问题了，见图示！遇到过没?求解！
异型孔只要出了钻孔表再出钻孔文件肯定是没问题的
把rou文件分号开头的几行删掉
cam350， FILE -> IMPORT -> MILL DATA 可以导入椭圆孔
持续关注
哇！又对了！谢谢
mark
