allegro网络丢失的问题
录入：edatop.com 点击：

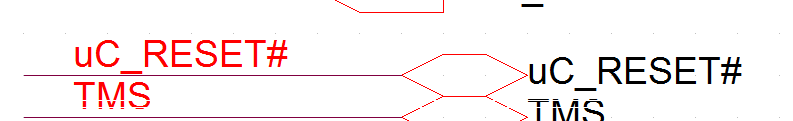

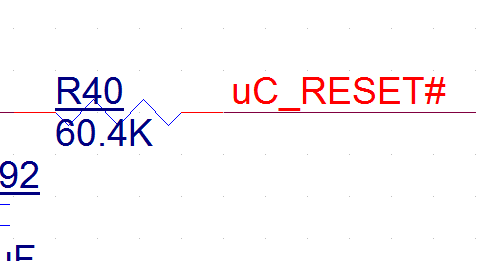

orcad产生网表import到allegro的brd文件，但是发现有两条net没有鼠线，其他的都正常，其中一条net：uC_RESET#的原理图如图1、2、3.谢谢大家帮我看一下
感觉是电阻没接上，不确定的话可以到PCB看下是哪个元件没有net，虽没有飞线但信号名还是有的
谢谢，不过电阻我确定是接上了的
就是r40到J9没有飞线
为啥R40下面有个下划线?应该找个是重点导致原因吧?百度下?
这个是修改标注后都会有的，这个应该不影响，其他的也有，都正常
R40 那页有分页连接符吗?
已经解决了，谢谢大家，还是网络名的问题，上层电路的网络名与底层不一致导致的
