请教一下，allegro中完全重合的过孔怎么DRC检查？
录入：edatop.com 点击：

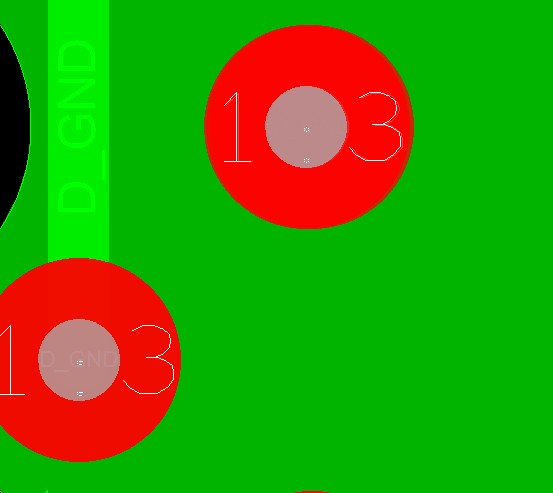

那个drc里面same net spacing已经打开，但是重合的不显示DRC,如图

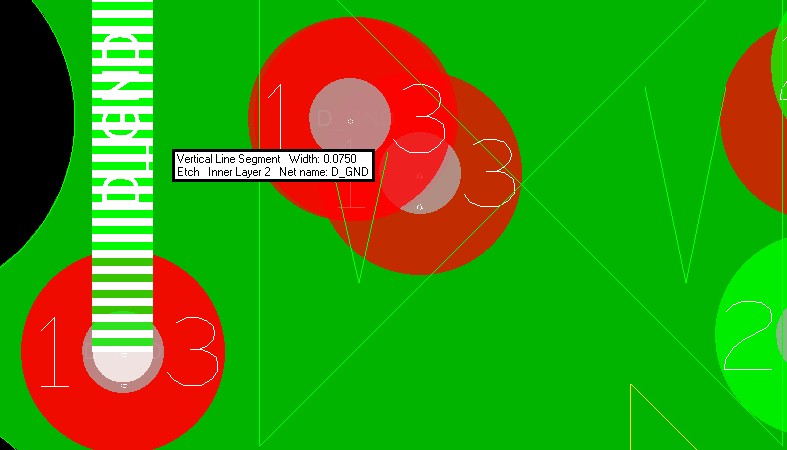

错开一点，孔径部分有重合也不显示drc
只有孔径完全错开才会有drc
有没遇到类似情况的大神?是不是还要设置什么地方?
错开一点，孔径部分有重合也不显示drc
只有孔径完全错开才会有drc
有没遇到类似情况的大神?是不是还要设置什么地方?
补充一下allegro 版本是16.6 s065

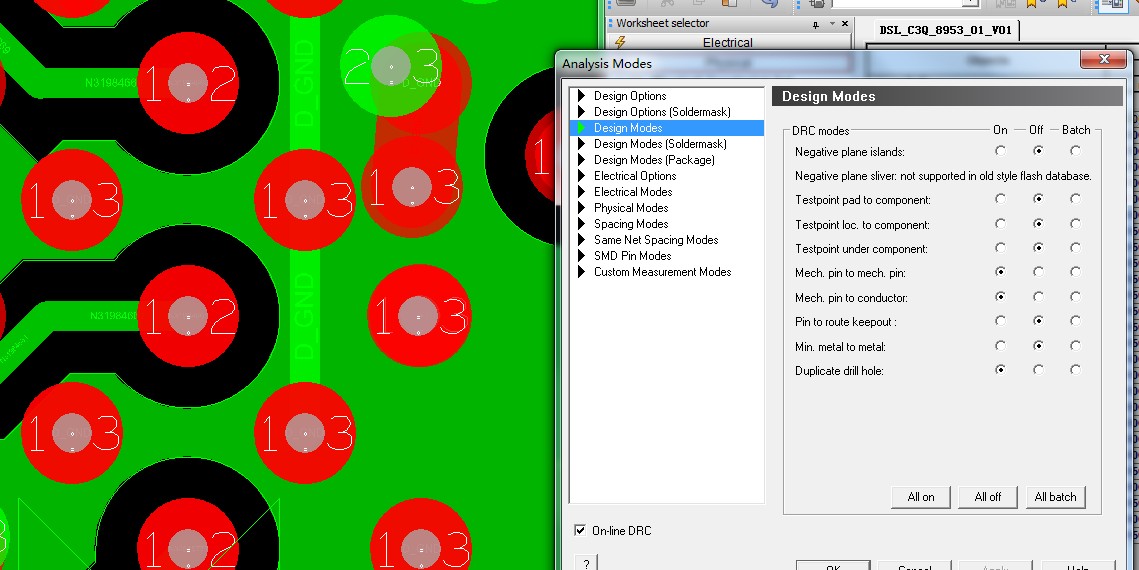

还是没找对地方。

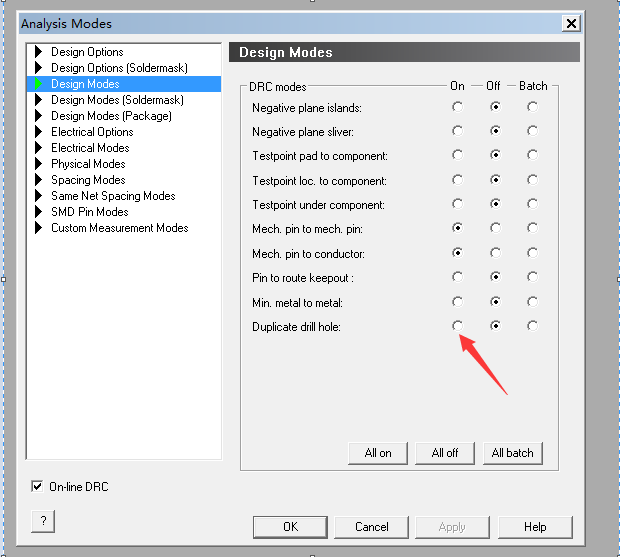

打开这里:

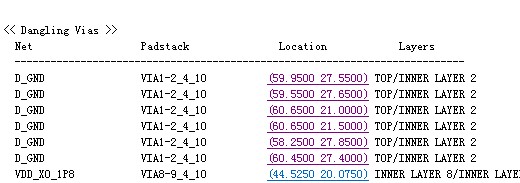

dangling via也会报的吧
按照您的方法设置了，也还是没有报drc
这个真没有，重叠的是1-3的gnd，dangling vias里面没有那个、我都看了不是重叠孔径的那个
你同网络的间距规则设置了吗?
我设置了一下，然后还是没有效果

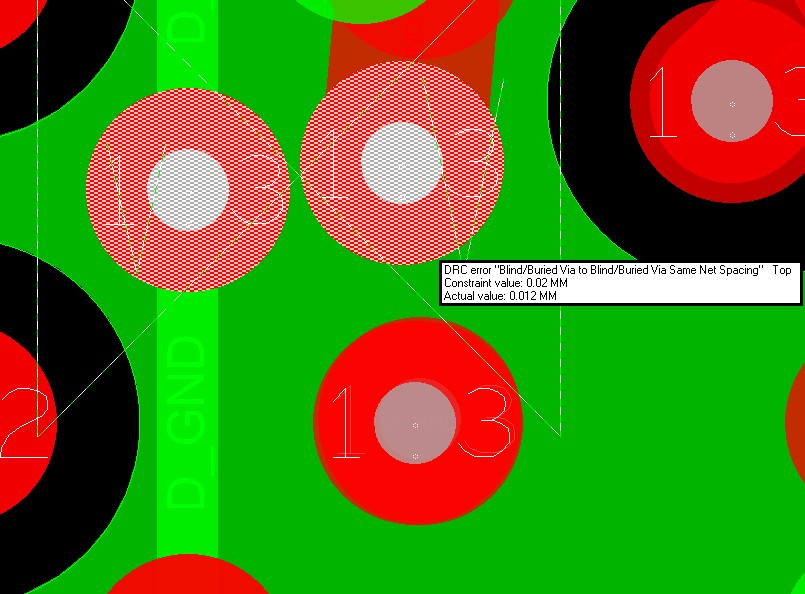

你刚发的图不是有显示同网络的DRC吗~~
那个不是重叠的过孔的，现在下边有2个叠在一起的1-3盲孔没有报drc
你同网络的孔与孔的间距设置了吗?截图上来看看！
我觉得只能同名网络DRC打开，把VIA到via设成4mil设小一点，重叠肯定报错，当然最好一层一层检查DRC，因为盲埋孔设计，本来就允许同名DRC存在
DALING VIA应该会显示吧。还有VIA TO VIA的间距设置的多少?
设置了0.01mm，重叠的还是没有drc，贴的很近的可以报，现在我是用cam350导出geber后检查......
