出gerber时遇到问题
录入:edatop.com 点击:

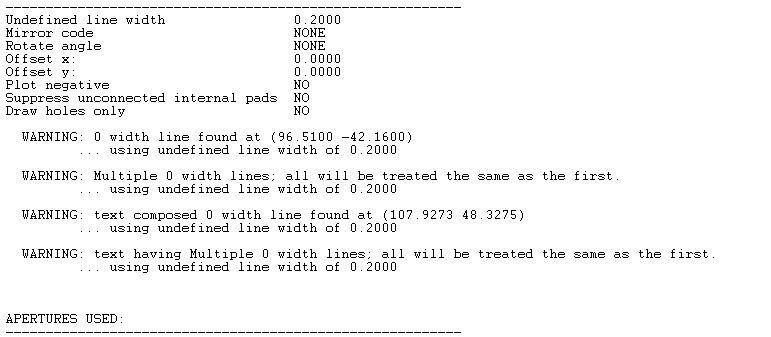

打了补丁之后每次出gerber就会有这个问题,不知道怎么解决0-0定位到图中的坐标点,都是在钻孔表上,貌似还不能手动改线宽?
有线宽是0的地方,改一下就好了
按这个坐标,线宽为0的都是在钻孔表上啊,这个改不了,或者说我不知道怎么改
只是一个警告,而且已经用默认的参数输出好了,可以忽略。
这是警告,不是错误,可以忽略
同意,但是怎么处理可以让和这个警告消失呢?吧那个24X16改大点试试?
警告 不放心使用CAM350检查一下
warning 通常不用理会,钻孔表0线宽又没有影响,你可以完全不管这一层的,其他层的0-0倒是要注意一下
谢谢大伙0-0
出gerber时,0线宽的都给个小一点的值。就不会报此类警告了。
学习了
