Allegro怎么打阵列过孔
录入：edatop.com 点击：

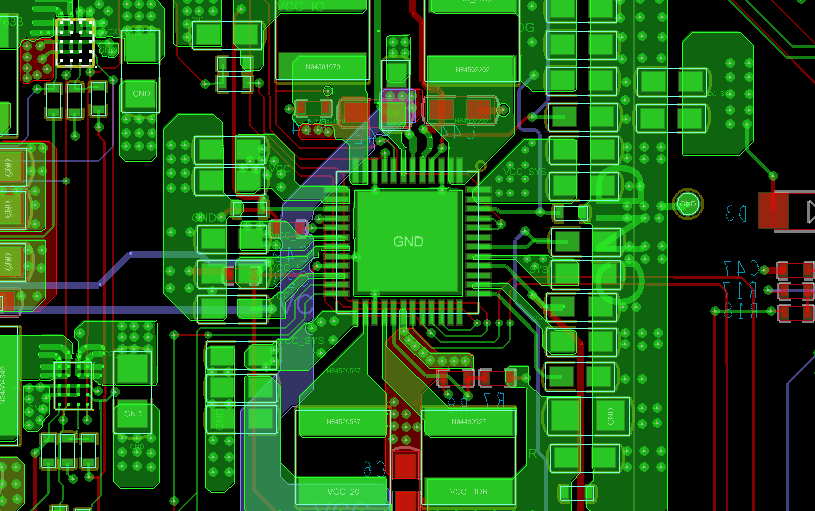

如图所示，需要给这个电源管理芯片地焊盘打散热孔，每次放过孔的时候都是过孔自动跑到焊盘中央，怎么解决呢?一次性放个过孔阵列。

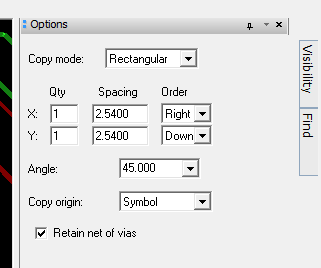

复制后在右边选择几行几列，在选择艰巨即可
也可以在封装里加上啊，以后不用加了
这样我试了不行，会以焊盘为中心向右下角打过孔。后来发现复制的时候选择自己定义位置就可以
这个没试过，allegro这样可以吗?回头试试
可以试试 关掉pin，打孔 试试
同楼上
我一般都是在外面打好了孔，再移到焊盘上的！直接在焊盘上打也会遇到这种问题，不过你也可以选择在焊盘上打好了孔再移动到想要的位置！
可以的没问题
你是copy过孔的吧，设置里去掉copy 孔到焊盘中间的设置
学习一下
在哪里设置，没找到啊
恩，可以的谢谢
可以，就是drc不好，虽然可以取消
