全志A20的PCB Layout
录入：edatop.com 点击：
对于全志A20带4颗DDR，PCB Layout的时候使用拓扑还是菊花链呢?谁知道啊、非常感谢
同求
没有DEMO吗?要去
自己看蕊片要求，

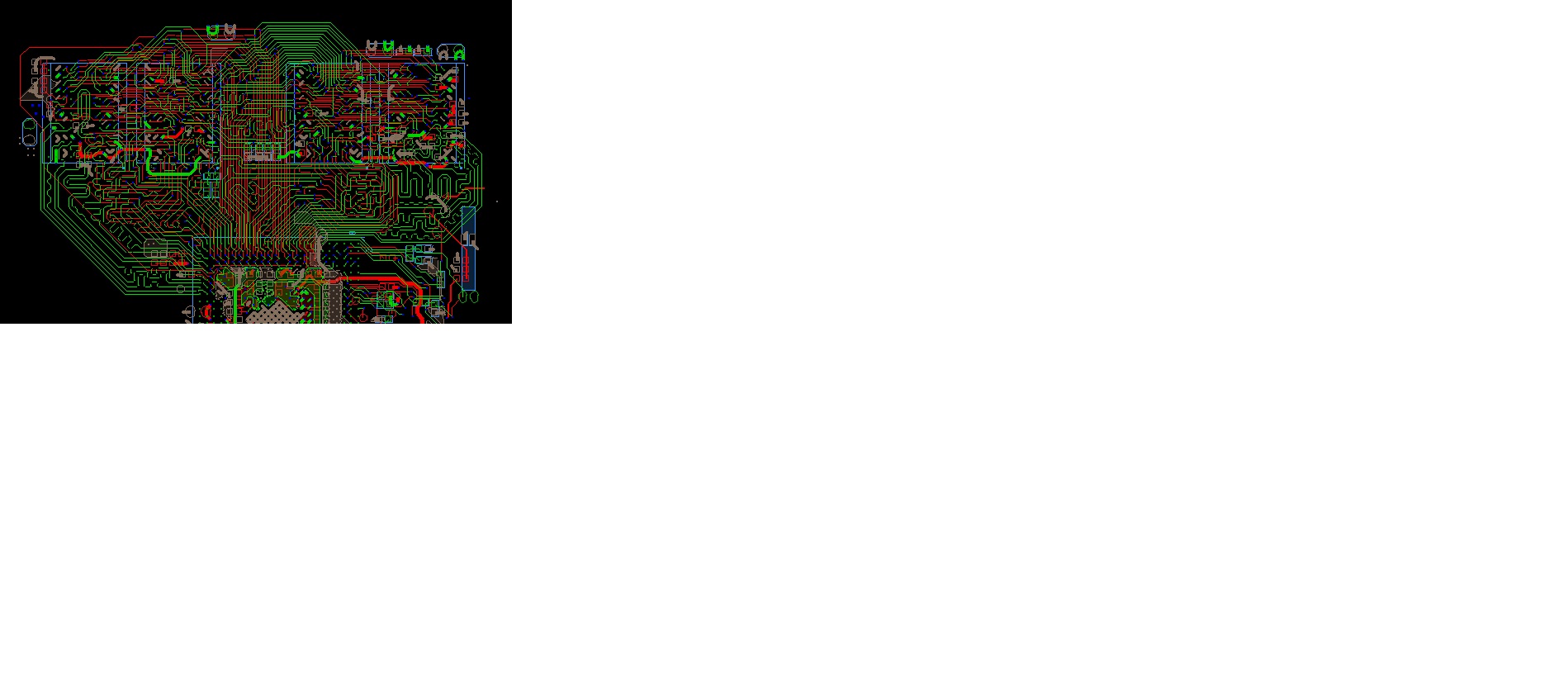

见图片.
见图片.
芯片规格书都有要求！
你是说参考板吗?没有呢
芯片规格书上只是写了芯片的功能及各管脚的信号等内容，但没有说明LAYOUT的时候4颗DDR如何的走，菊花链或者什么的啊
只能看到布局，看不出layout啊
芯片规格书上只是写了芯片的功能及各管脚的信号等内容，但没有说明LAYOUT的时候4颗DDR如何的走，菊花链或者什么的啊

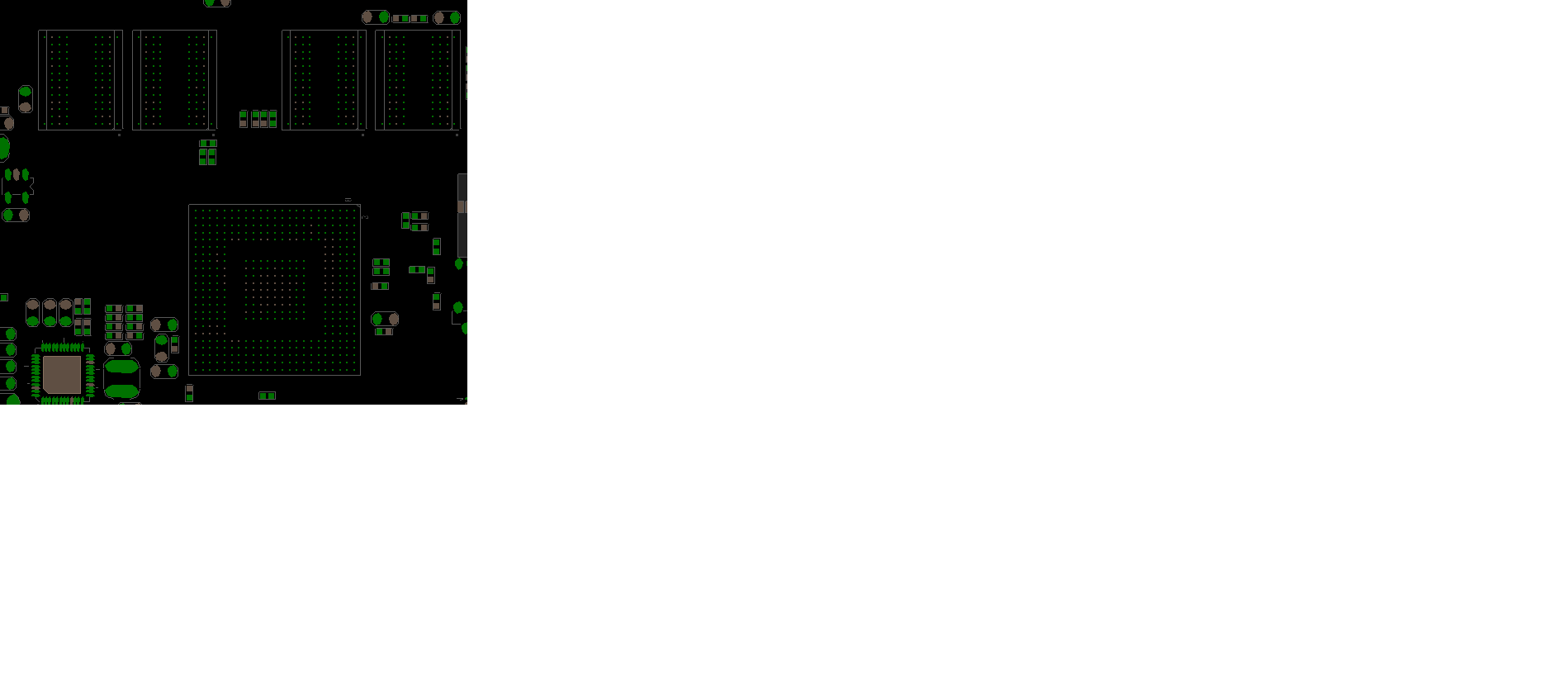

布件见图片,
这是菊花链的模式吗
4颗DDR的通常正反面各两颗的，拓扑是星型+星型，有公版的就参考下公版吧，那样保险
