请教各位大牛 测量那个线宽度是在那里设 直接change不行
录入：edatop.com 点击：
确实没有找到，是不是默认的就是0啊?可是你为什么要change线宽呢?
有这个需求啊 有大牛弄过没 我猜要改 类是于ENV里面的选项 一直没找到
這個 width 應該無法自己改

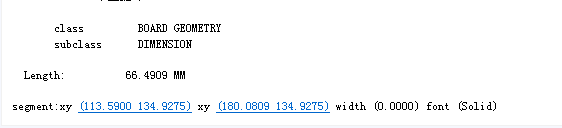

show element 命令后 find 选卡选择Clines 即可看到线的宽度
想要在走线的时候一键改变线宽，你可以试试funckey 4 options acon_line_width 4 这个命令
命令的意思是 启动走线命令后 按下小键盘上数字键4 即可改变走线宽度为 4，当然我这里单位是mil
其他类似参考命令：funckey 5 options acon_line_width 5
funckey 6 options acon_line_width 6
funckey 7 options acon_line_width 10
funckey 8 options acon_line_width 12
funckey 9 options acon_line_width 15
funckey - options acon_line_width 20
funckey = options acon_line_width 30
楼上的兄弟误解我的意思 这是测量线宽 不是普通的line
这个好像没法改，箭头大小可以改，线的宽度没有必要改吧
是不你要change的这条线被fixed 了 你change的时候看看命令窗口有没有提示说FIXED了 如果提示了 就先接触fixed
