orCAD capture 无法放置器件
录入：edatop.com 点击：

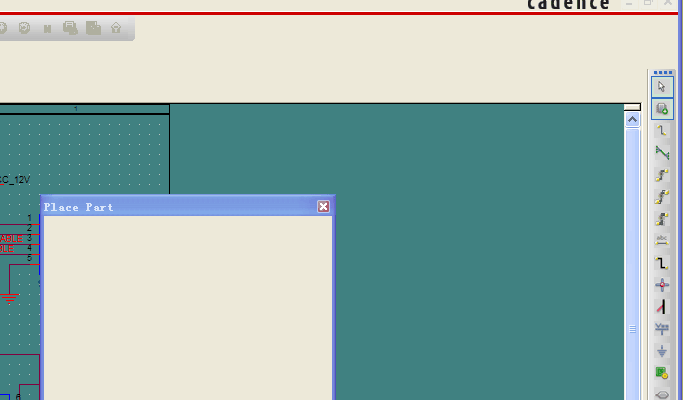

如图 画原理图时，无法放置器件了 软件也重装了，问题还是那个问题各位有谁知道原因么
place part点开就是空白 没有任何反应 电脑重启过 软件重装过 都没用 （cadence 16.6）
库文件路径有搞好?
在您的设计路径下找到cdssetup\OrCAD_Capture\16.6.0\Capture.ini中看看文件的最后应该有：
[Part Selector Configured Libraries]
Number of Configured Libraries=0
[Symbol Selector Configured Libraries]
Number of Configured Libraries=2
Library0=安装路径\SPB_16.6\tools\Capture\Library\PSpice\source.olb
Library1=安装路径\SPB_16.6\tools\capture\LIBRARY\CAPSYM.OLB
