如何在allegro里按要求移动板框一条边（有尺寸要求）
录入：edatop.com 点击：

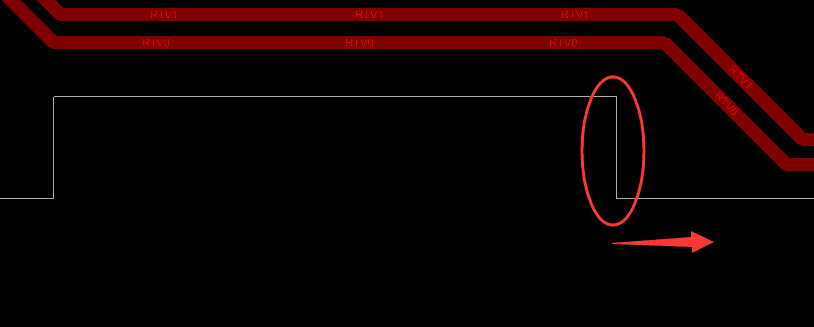

如图所示：我就是想把图片里圈住的一条板框边往右移动3mm，不知道在allegro里如何操作，求大神们赐教！
第一种：在Aauto-cad里做
第二种：开格点像切割shape一样画呗
想你说的第二种 切割那种画不好掌控尺寸
设置好格点使要修处的横和竖边都在格点上，然后顺着格点补就好了
格点正解。的
使用Wertex功能 输入 ix 100 0(水平移动100 纵向不变）
你的要求就是 ix 3 0
将板框的属性改为line，然后使用移动命令，移动other segs，用ix 偏移就行
你这个方法好使，谢谢
你这个办法也很实用，谢谢，收藏啦
这不就是重新制作 OUTLINE 么！ 严谨而言还是从dxf入手的好
是Vertex吧
不用格点，shape edit boundary右键吸附到你图中圈的右上角ix 3mm 然后垂直切下来
你这个也是一种好办法，集思广益，谢谢
使用16.6 版的話, 如果補釘有上的話會多出一個 Application mode - Shape Editor .
操作模式切到Shape Editor 後 , Filter 只勾選 Other segment , 然後就可以去點選這段線 , 然後按滑鼠右鍵 , 使用 slide 指令去推拉了.
