差分对,过孔设置问题

录入:edatop.com     点击:

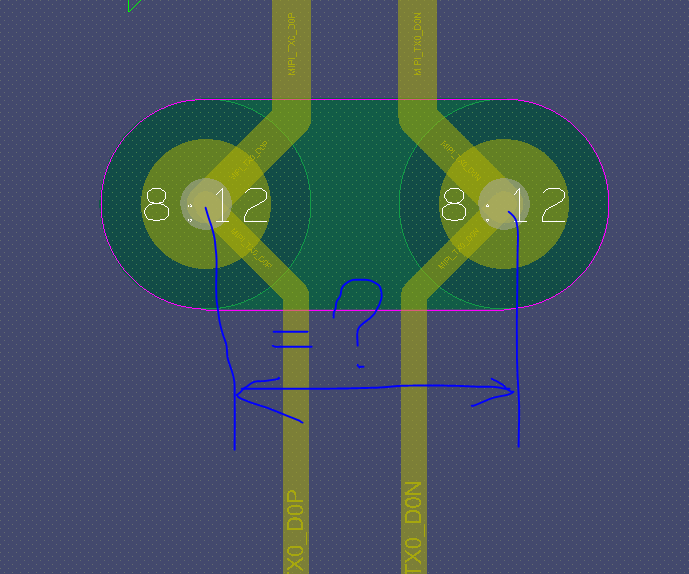

请问差分对过孔间距多少合适?如何挖出椭圆形区域?


这个椭圆是我手工挖的,有没有更好的办法,打孔就自动这样?

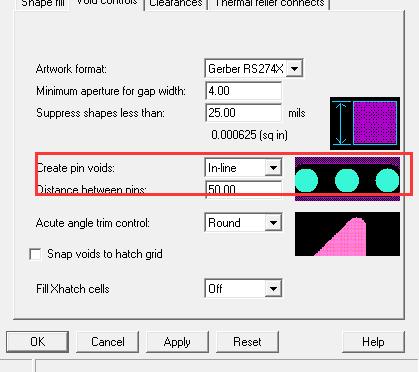

这个是你设置铜皮属性时铜皮的避让方式,不用手动挖,过孔无法控制阻抗,所以按你默认的间距就行,我通孔设置的是6,你的埋孔设置更小吧


谢谢,那我其他孔如果距离和差分对的孔距一样   也会被相同的方式避让对吧

一般10mil,那个椭圆我可以手动画

对,那是全局的铜皮属性设置

可以在ANTiETCH层的all层上画上一根和你 要的宽度相等的线就好了.然后再用整板铺铜的方式就可以避让了

学习了,谢谢

先从via到via画一条和需要挖空区域一样宽的线,再用line to shape skill把线change成route keepout 层的shape ,几秒钟的事。

手动我知道可以

您是说间距10mil吗

是的

差分过孔的距离一般可以做个30mil,只要不报错都是ok的;对于高速差分线,需要仿真,而且旁边需要回流过孔
