为什么我在CAM350导入allegro产生的钻孔文件时,钻孔位置都是乱的?
录入:edatop.com 点击:

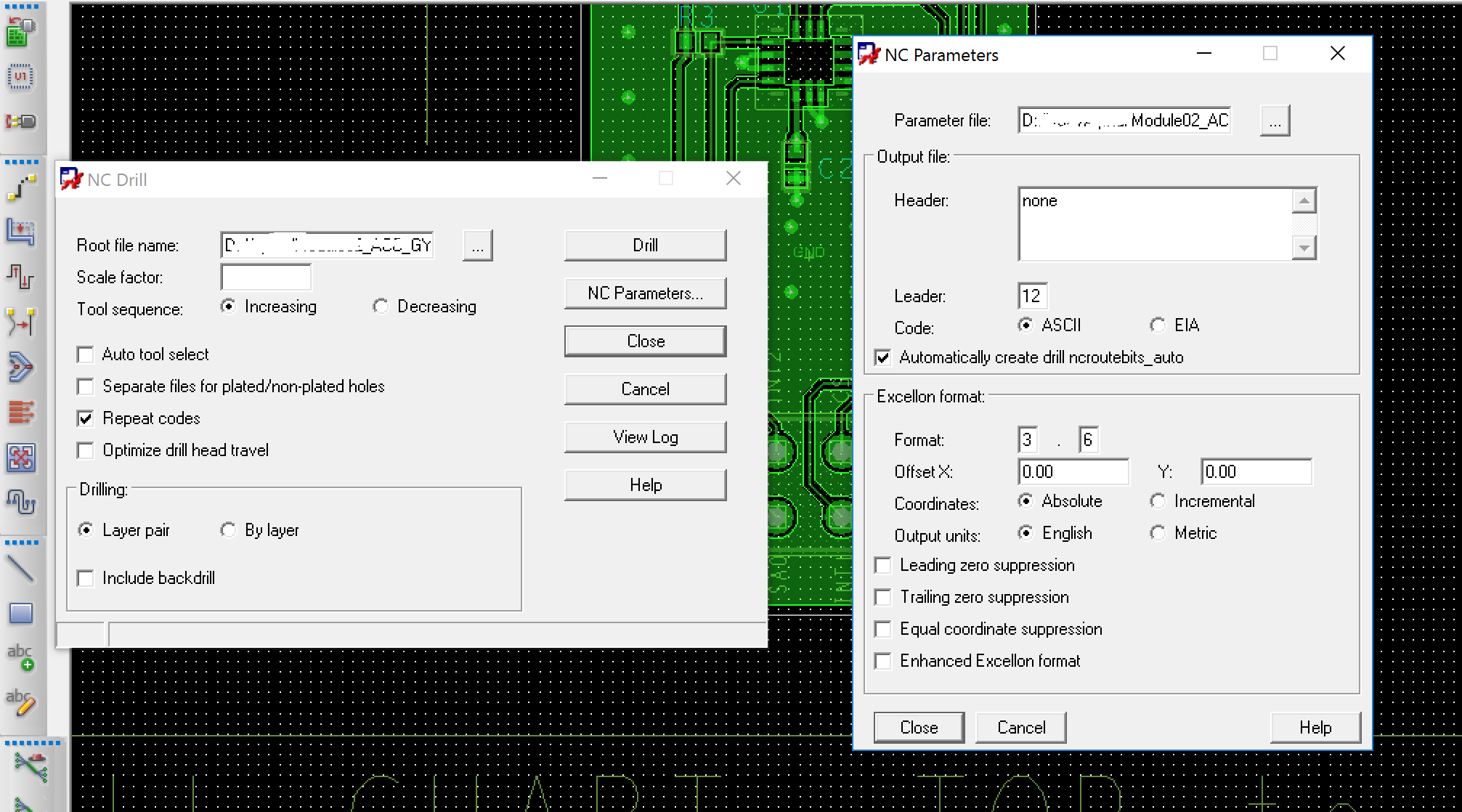

钻孔设置如下:
导入后就变成这样了:
红色点点是钻孔,位置都到板外去了。
这个问题很常见了 百度下
钻孔比例不对。
只是比例问题,可以问一下加工厂,一般不影响生产
这个一般都是导入的时候单位或者精度(format)跟gerber对应不上
Check drill import settings.
跟gerber单位精度都设为一致就好了
导入时选择精度与设计一样的比例。勾选运用到全部
CAM350导入Gerber的时候选择Next,然后在钻孔那一项后面勾选一下精度比例,就不会出现这个问题了
http://www.eda365.com/thread-138338-1-1.html
单位设置不对啊
CAM350导入时单位mil和mm未选对
一直没理他,反正做出来的都没问题
