DDR3T型等长设置
录入：edatop.com 点击：

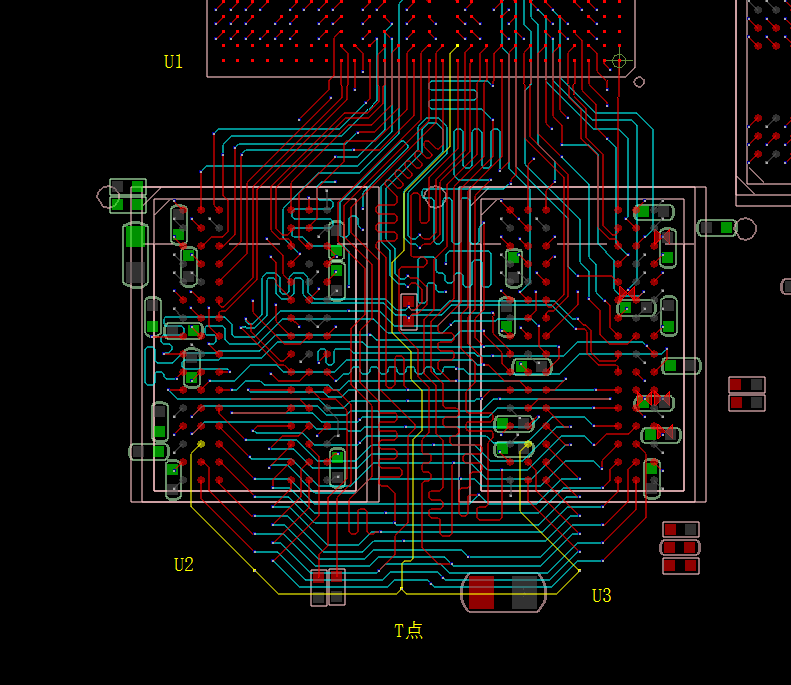

各位大神。如图，T型结构等长中，按照那种等长来走线比较合适?第一种：U1--T,T--U2,T--U3各个部分分别等长;第二种：U--T1+T--U2+T--U3各个部分相加等长.按照那种方法来走线比较合适?
怎么没有人了 难道说今天比较忙吗?
第一种属于较多的走法，做到分断等长 ；
就是说，你颗粒Fout 出来的，最好也做到等长，然后T部分做好等长 ，最后就可以在
规则哪里设好规则，绕主干道的线了，绕绿就好了
楼上正解，我们一般都是这么做的
DDR3是不是菊花链更好些
求解释
好久没走过DDR了。都不会走了估计！
三段对应等长对?主干道绕线指的是每段?还是?
三段对应等长 能保证整个NET等长 不见得吧
还是感觉第一种：U1--T,T--U2,T--U3各个部分分别等长 比较好
没有数据支撑 只是偶尔看到一些资料说的 DDR3速度比较快 而T型拓扑在T点处的反射比较大 眼图质量偏差希望有大神看到提供些理论支持 证实或反驳都好啊
这是DDR2的走法
有的DDR3支持延时补偿，就可以用fly-by。
没有延时补偿的，用T型结构。
DDR3是不是菊花链更好些
