Allegro PCB Editor里面怎么改变shape的出线位置？
录入：edatop.com 点击：

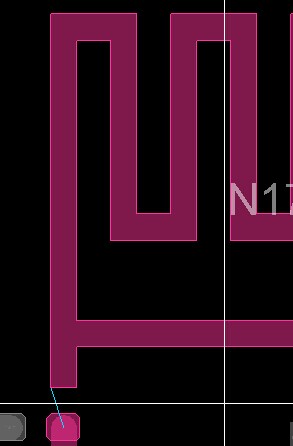

如图所示，做封装的时候用的shape，布线的时候shape的出线位置在左下角，怎么调整为在中心呢?谢谢！
设计封装时把0.0点（坐标原点）设计到你shape的想出线位置
要不调整出现位置在格点上，要不建封装时 在出线位置增加一个PAD
楼上正解。
学习了
学习了
同意2楼，在做shape symbol的时候，将（0,0）点设置在希望出线的位置。
