ORCAD总线不在同一页面是如何连接的？
录入：edatop.com 点击：

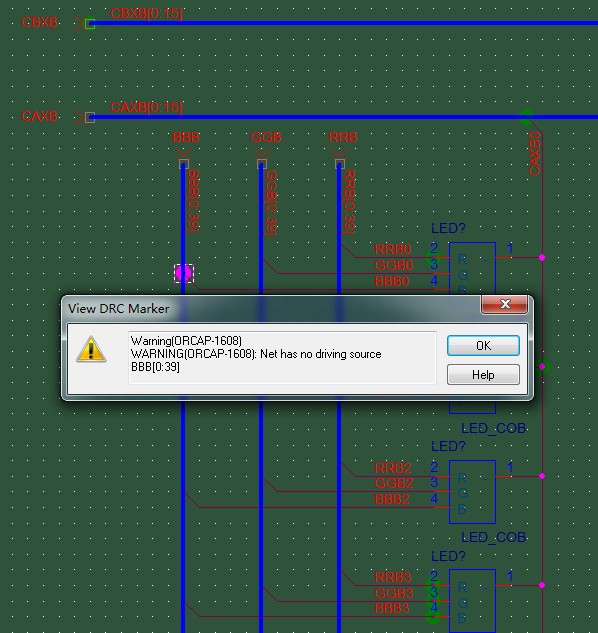

我在学做一个原现图，但总线不在同一页面，我用off-page连接，但看起来好象没连接上如图所示同一封装为什么有的报错，有的没有，找不到原因。
不在同一页用off-page连接，这个方法没有问题。小编off-page的网络名不对，应该类似BBB[0:39]
但是看到off-page和总线连接的地方还是个白框?应该 是没有电气连接的吧?
有白框是没有电气连接上，因为你用的BBB作为分页符的网络名，应该用BBB[0:39]
ORCAD的总线最好不用 当你发现出问题的时候 你就明白了
