放置零件時 只有零件找不到
录入：edatop.com 点击：
放置零件時 只有零件找不到，package跟pad檔案都建立了還是找不到，請教大師求解
E- because WARNING(SPMHUT-127): Could not find padstack SMD_R1P4X2P6_YFF31PC.
due to ERROR(SPMHDB-274): Unable to load flash symbol YFF31PC (Check PSMPATH setting for this symbol).
Command >
SMD_R1P4X2P6_YFF31PC这个焊盘缺少flash symbol YFF31PC 的文件，
不太懂， 請問怎麼解決呢
找到你那个flash symbol YFF31PC.dra文件，打开生成.ssm，就可以了。
我點開了 請問如何生成SSM 可否提供操作步驟
file-create symbol
還是一樣
指定这个SMD_R1P4X2P6_YFF31PC路径
我查看檔案資瞭夾裡面有此檔案，但是還是無法讀取到這個焊點，請問如何指定該路徑，勞煩提供操作步驟，謝謝
你这个没有FLASH
焊盘找不到
需要在库路径里面修改
不好意思，剛學orcad，可否提供操作步驟

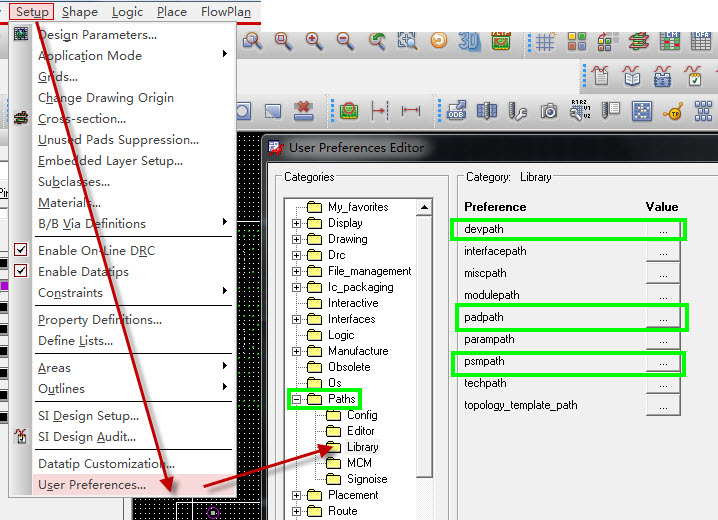

一般设置这3个路径就可以了
