网络问题，求解决！

录入：edatop.com 点击：

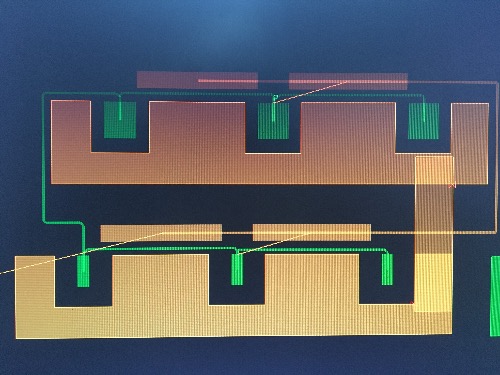

前面两个图是没有连线的图，可以看到中间这个焊盘，有两个网络飞线。

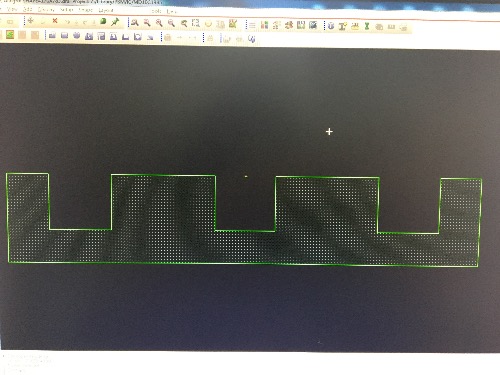

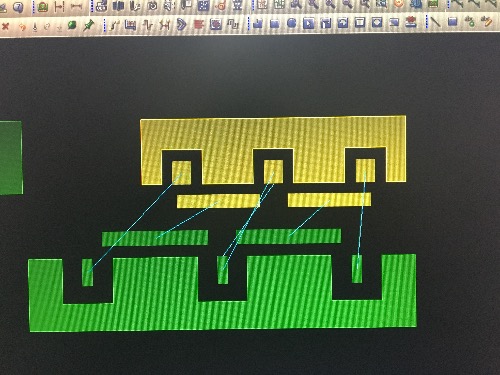

第三个图是大概连了线的图，可以看到还是有个飞线，而且同网络的shape画上去还报错。不知道是不是建封装的问题，可是我又找不出啥问题，最后一张是建封装用的shape。
麻烦大家帮忙看一下呢！

封装问题
最后一图可以看到，你的SHAPE原点在飞线处
把原点设在你需要出线的地方看下

好像一般的按键按中心原点建库，导致多个焊盘原点重合一起，都存在这个飞线，可忽略的
