PCB怎么将某些元件和cline创建group

录入:edatop.com     点击:
问题1:能否将几个元件和cline同时mirror呢?问题2:怎么将某些元件和cline创建成group?
3、寻求一个skill----将多个元件不改变坐标的mirror!
软件版本16.5,谢谢!

1.我记得也是可以做到,就是不用生成group 也能一起mirror ,不过忘掉了,

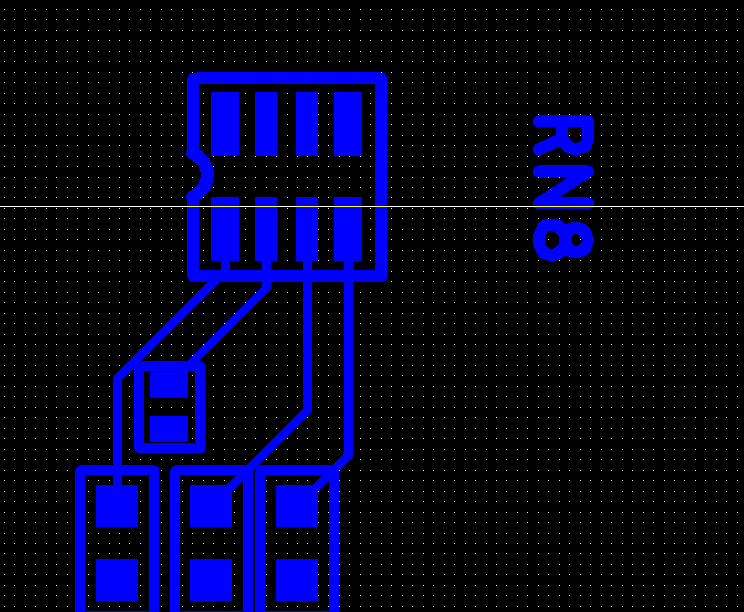

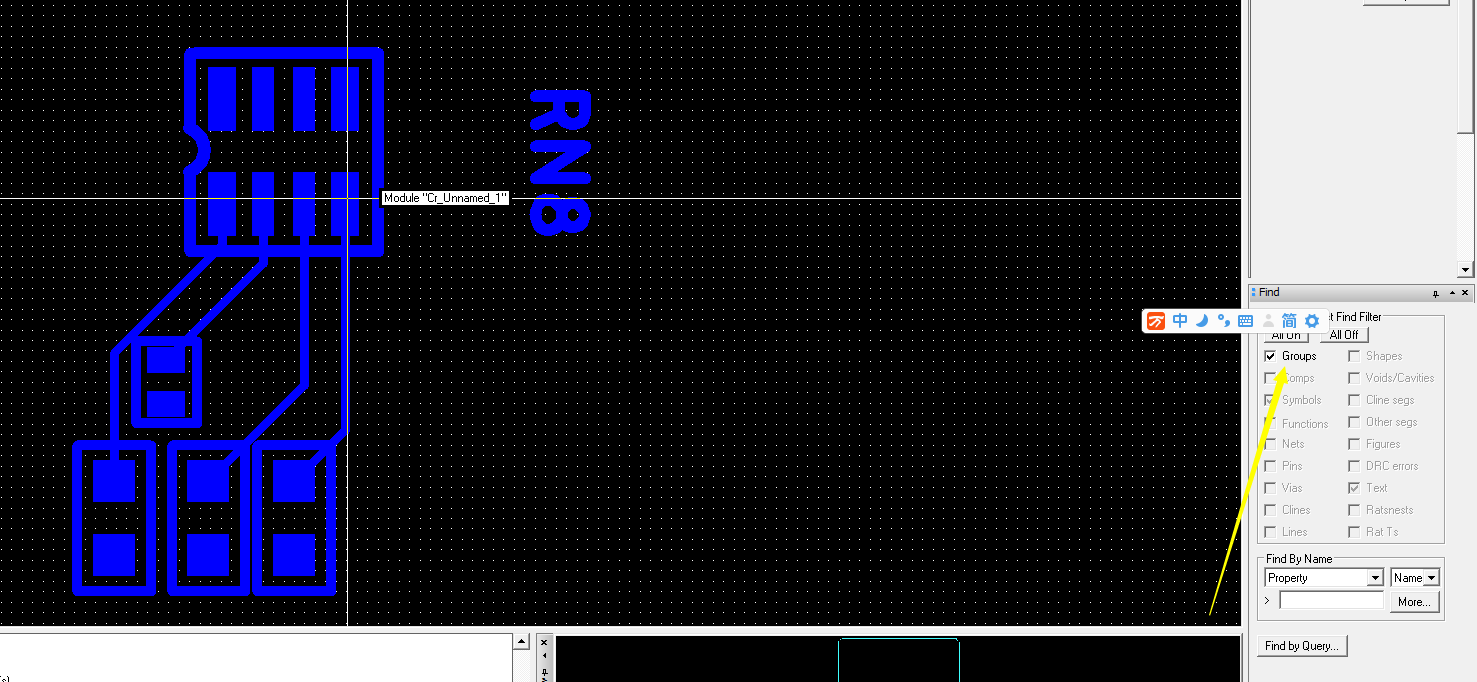

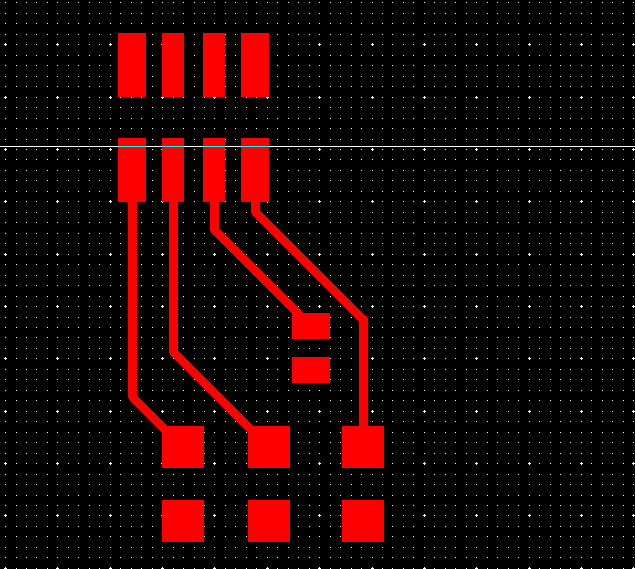

所以来看 2.  如图示:就是在生成group 后,选择mirror命令后,选group
3. 不清楚







楼上很赞

学习了

非常好!也明白怎么创建group了。

3.把其他器件删除只剩下所需器件,导出器件的坐标,mirror 这些器件,再把坐标导入即可!

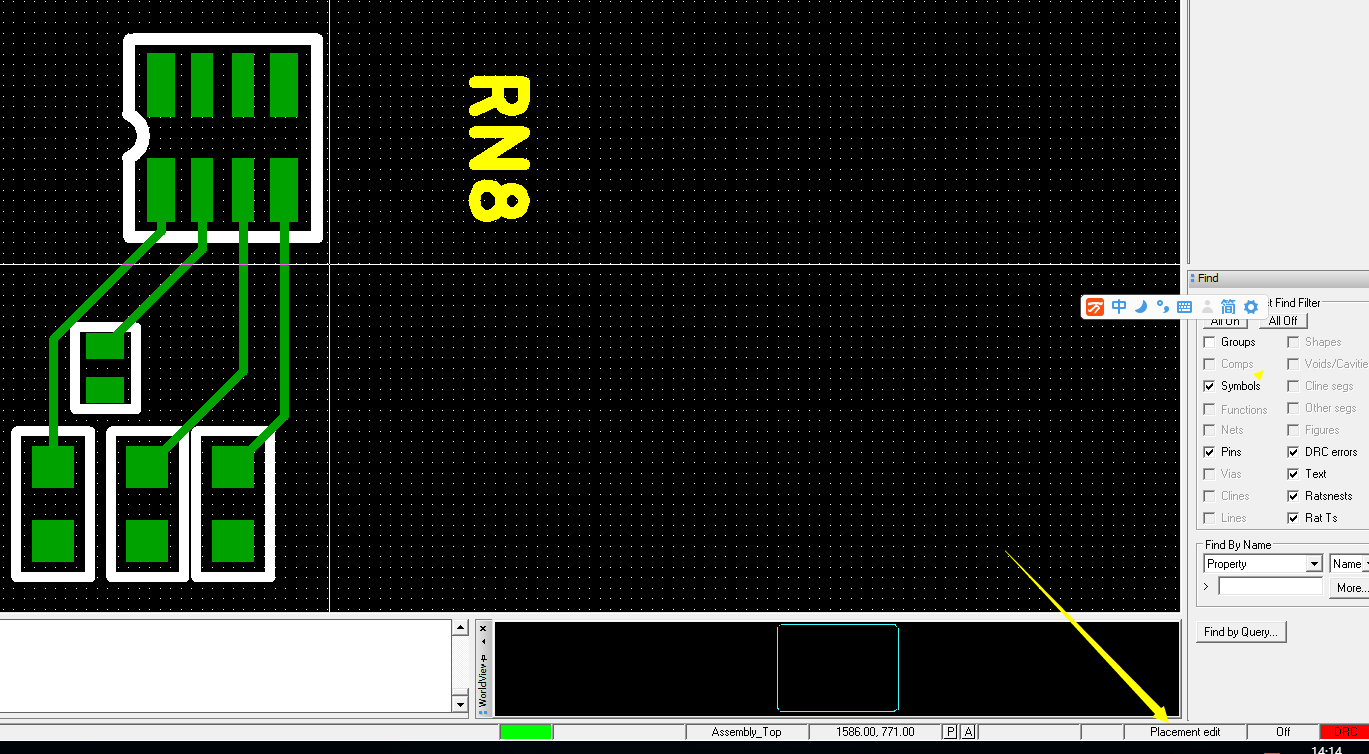

1.建立placement

学习了

赞一个。学习了

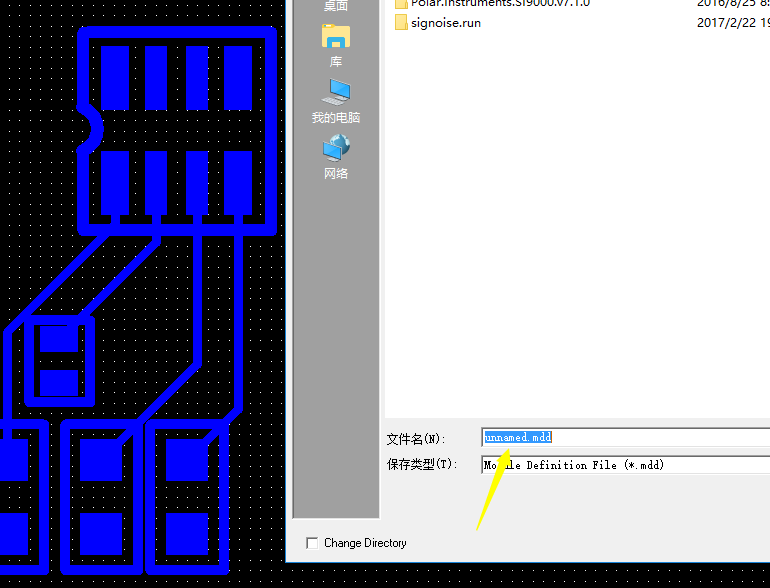

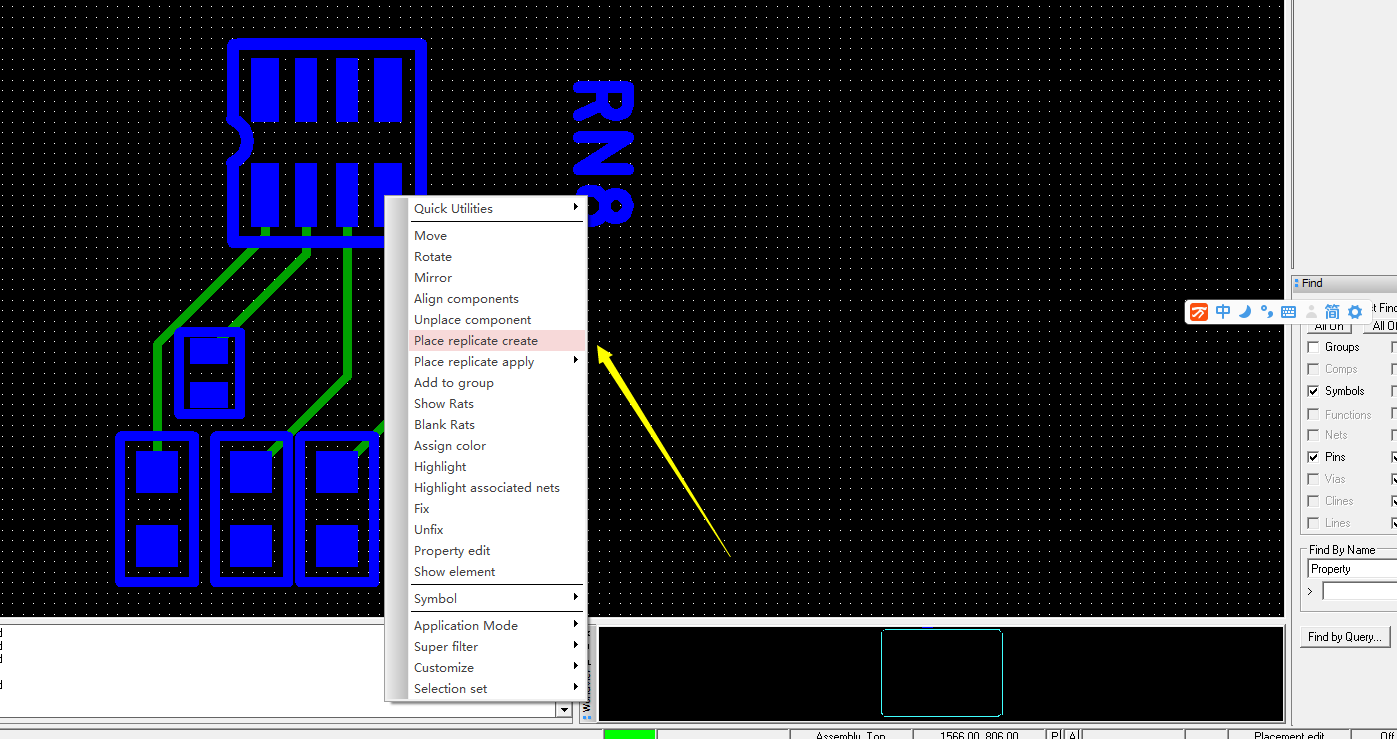

这个是模块复用功能吧
