Allegro中如何让Copy的Net直接连接到Pin上
录入：edatop.com 点击：

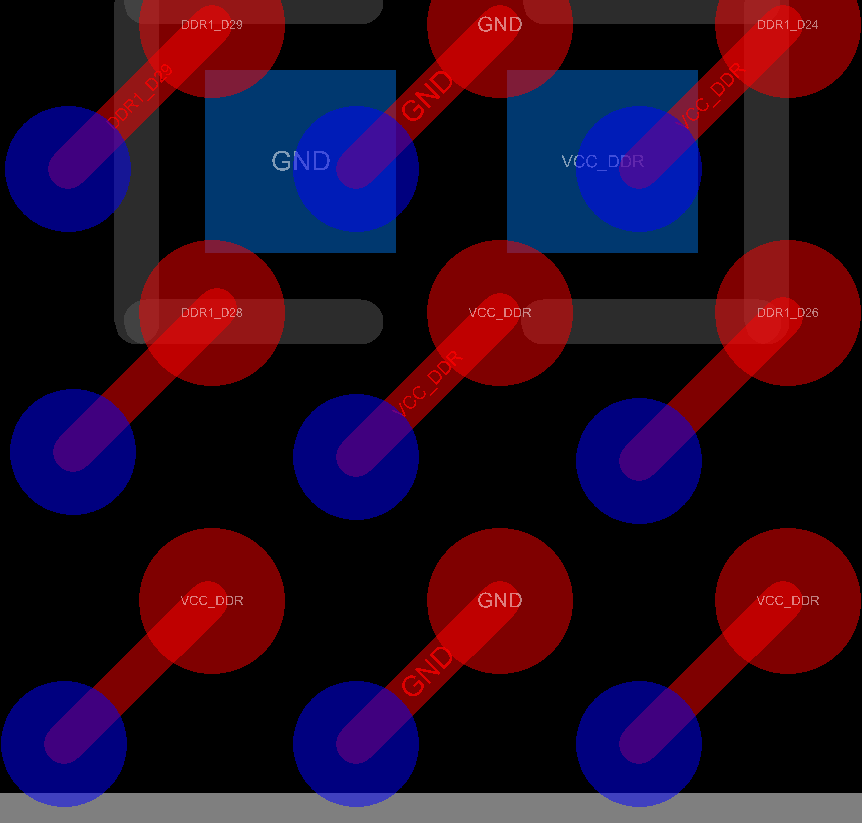

如下图，同样是Copy的Net+VIA，但是有的可以直接连接到Pin上去，有的却没有连接到Pin上，这是为什么?各位有没有好的方法可以让Net经过Pin的时候直接连接上去?
If the origin of your selected via + trace is the end point of the trace, make sure you sure "snap to pin" option.
估计格点正好跟焊盘间距一样成功的几率会高些
试试tools-Derive connectivity
不行~~点了根本就没反应！其实主要是想问怎样让Copy的出线方式能够直接用在其他的Pin脚上~~
这是BGA底下啊
是不是因为复制的这个孔跟线已经付上别网络了，所以你复制过去网络不对就吸不上去
是不是复制过去后被别的铜皮网络吸走了
利用PICK up捕捉复制的线的坐标，再扑捉要黏贴位置管脚的坐标，复制就可以，要把retain net of vias 的勾选去掉。
很简单的
这是神回复吗?对于知道的当然很简单，但是新手表示所有不知道的都不简单！
摸索了一下，刚开始被捕捉坐标给迷惑了，以为要很精确，其实直接用鼠标点击Net的初始位置（稍微偏差一点也是没有关系的），后边对准Pin脚的中心位置（同样稍微偏差一点也是没有问题的）就可以了。感谢
问题解决了就好
PIN 对不到中间！
操作问题嘛，复制后选择点选焊盘，粘贴点选焊盘
