请教网口问题
录入：edatop.com 点击：

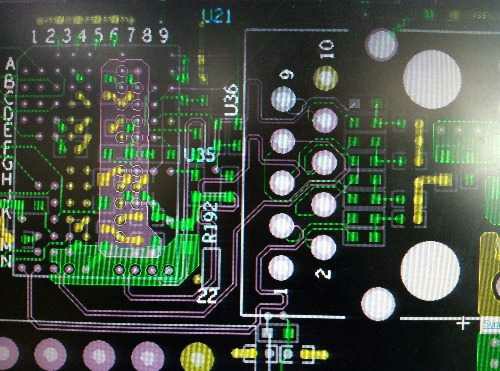

88e1111和6455通信，只能通10m，mdio和mdc在dsp端是3.3v，phy端是2.5v，中间没有加电压转换，50欧匹配电阻放置在rj45端，如图，请问是不是这两个原因导致网口不通?
图中，网口里面的那些阻容，记得应该是要放在变压器端的；
网口左侧的芯片，如果转个90度，是不是会好一些，
我以前网口走法是，从网口到变压器，这一段，走粗些，12mil 左右，主要是防浪涌 什么的，
出了变压器，就正常阻抗走，
以上个人见解！有原理图的话，会清楚些
初级端的线不是尽量的短吗?怎么还做了等长处理?时序?
网口里面的那些阻容 位置是不是不对呀
这个网口是内置网络变压器的
