PCB 导线开天窗
录入：edatop.com 点击：

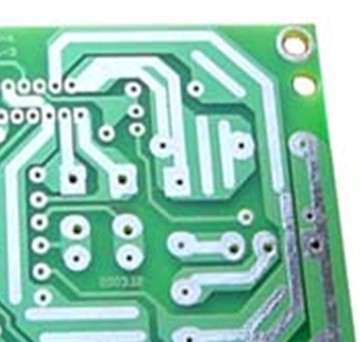

如图 怎么实现的，
是的，描线或者画shape
需要过大电流，过锡炉时 导线上也覆着着 锡，怎么画的，求大神
在对应要开窗的位置增加soldermask即可
导线上怎么增加soldermask 啊 方法是?
应该是
能否具体怎么操作，没用过 谢谢
是选择这个? 在重新描一遍 导线吗
就是不清楚
没有这样弄过
问问清楚点好

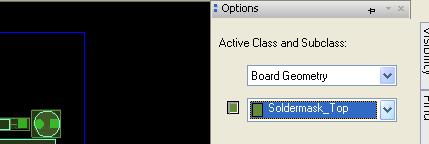

solder mask分top bot，别画错层了
一样宽 还是宽一点
比正常导线细一点
有skill工具，直接把线变成铜皮，变到对应的soldermask层就好了
学些@@！@@@
楼上说的开soldermask在相应层只是把铜皮裸露出来，听你的意思过还想上锡应该把钢网也打开pastemask相应层也画出来
