如何自动捕捉异形焊盘的中心？
录入：edatop.com 点击：
需要制作异形焊盘，即Shape Symbol。shape是一个对称的形状，比如像下面Y形之类。问题是画完之后，如何让这个shape中心自动落在0坐标?因为如果不一致，pad就偏移中心。手动用x命令移动对准，但总是有一些偏差。请教大虾！

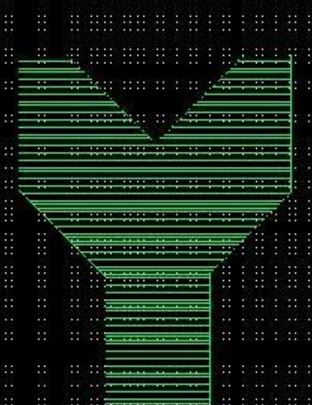

shape pad - Y

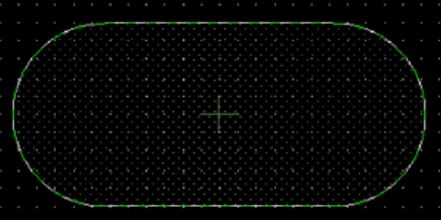

shape pad - o
先确定shape的中心在移动
尝试另外一种方法，把shape symbol放在pad-stack里看下偏移多少，再移动，就可以了
move命令 ,,option 栏里面的point选项 ,选body center,然后x 0 0,,,
是这个意思?
可以这样做试试！
哎。
要
