Allegro 的3D View 不显示部分已经Mapping的器件
录入：edatop.com 点击：

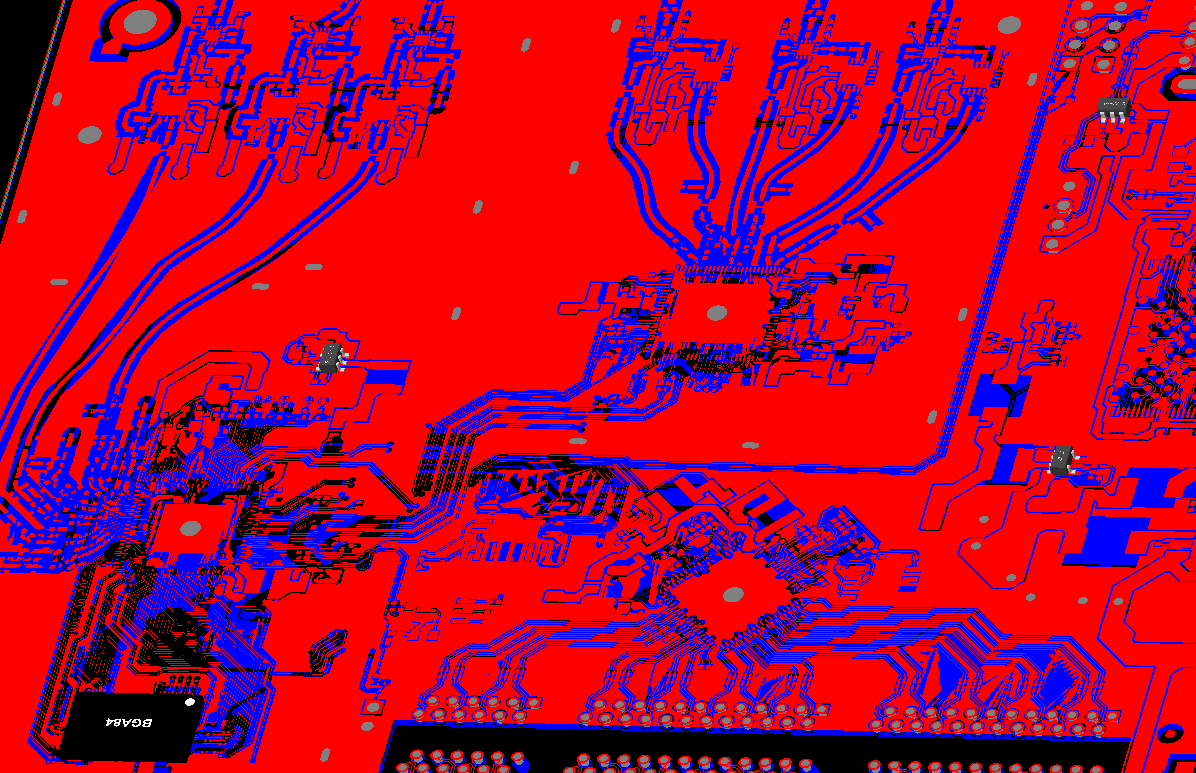

请教各位有遇到过部分器件已经Step Mapping了，但是在3D View 中却看不见是什么原因?
你Place_Bound_Top 层显示了没?
刚刚实验了一下，果然是打开Place_Bound_Top 层，高度就显示出来了
顺便问一下，如果到处结构工程师需要的.men文件，是怎么操作的?是不是到处的文件和在allergo中的3D效果一样?
结构还需要导入到3d软件里面设置一下，我也是刚刚学习这块，不是非常清楚怎么设置！
感谢，但是为什么我其中某些器件又有呢！
首先你的STEP模型路径是不是都在你设置的STEP库路径下，另外，打开封装文件，看3D显示正不正常。如果正常，直接更新封装。或者文件发来我看下什么问题
已经显示正常了，是没有开启Place Bound 层。想知道在没有开启这个层的时候，某些器件也有3d显示的原因
