整板大gnd网络避让疑惑
录入：edatop.com 点击：

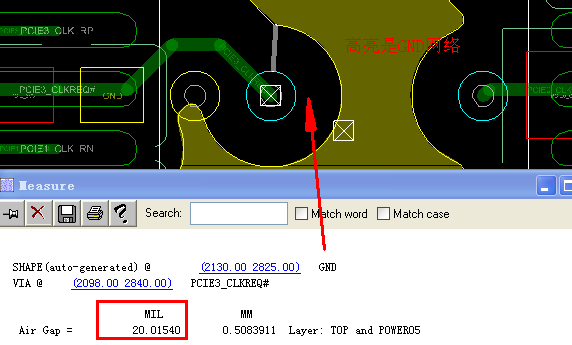

规则设置的via to shape都是10mil，发现每层铺的整板大的GND网络，via to shape 都是20mil间距，
实验：我把别人的板子整板大的gnd网络删除了，我自己在铺gnd，发现是10mil间距避让，郁闷，什么原因?
猜测验证结果：
1.铺shape时设置所有孔的到此shape间距?（没有找到）
2.孔上也没有加ROUTE Keepout
实验：我把别人的板子整板大的gnd网络删除了，我自己在铺gnd，发现是10mil间距避让，郁闷，什么原因?
猜测验证结果：
1.铺shape时设置所有孔的到此shape间距?（没有找到）
2.孔上也没有加ROUTE Keepout
学习

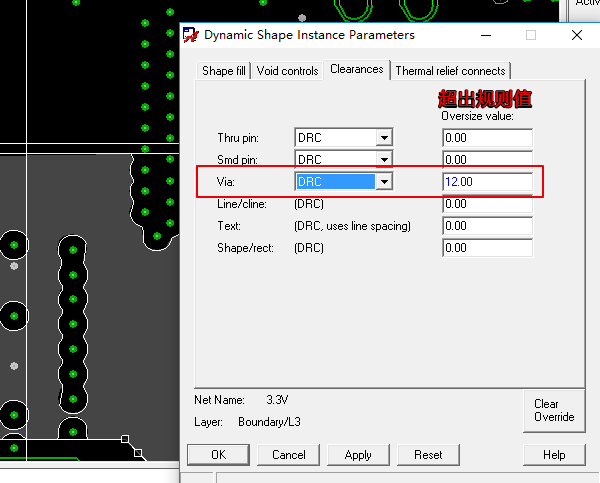

别人应该是对那块shape的属性单独设置的

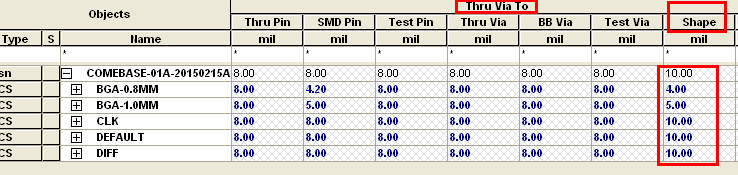

查看 PCIE3_CLKREQ#这个网络的规则
2楼正解！
2楼正解！+1
学习，二楼正解，只是我都是propreties里面设置！原来也是这点的效果！
2楼正解！+1
2楼正解！+1
2楼正解！+1
这个只能说明小编对软件还不是太熟悉
感谢
是的
oversize'
