Cadence的无盘工艺在哪里设置?

录入:edatop.com     点击:
第一次遇到要做无盘工艺。不知道在哪里设置。求告知。剩下的可以自己慢慢摸索

设计焊盘及生成光绘文件时

是去掉没用的焊盘吗?

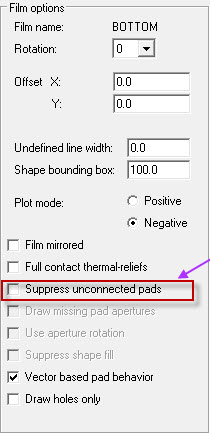

1、出光绘可以设置

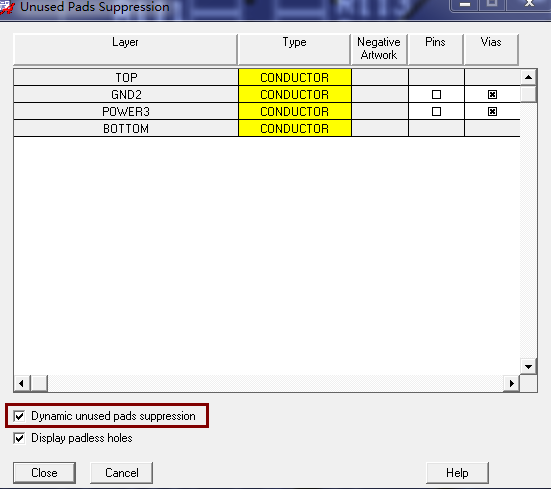

2、用这个时候特别注意规则需要满足工艺 (另外[size=14.2857151031494px]PIN间距小又需要走线时,可以去盘过线在这里设置[size=14.2857151031494px] )


基于楼上说的,还要注意图中框选的地方。另外,做完设
置之后需要到Display中的sdatus——>updata to smooth


学习了.

好帖

学习了

setup下面设置去盘,在开始走线的时候去设置

请教下,为什么要做无盘工艺啊?无盘工艺跟背钻工艺有什么不同啊?

无盘工艺一般主要是为了获得多点走线空间,比如有些内层的过孔是没有走线的,就是可把这个层面的过孔焊盘去掉,可以获得多点走线空间

好帖,学习了

无盘工艺,不懂
