原理图与PCB关联问题

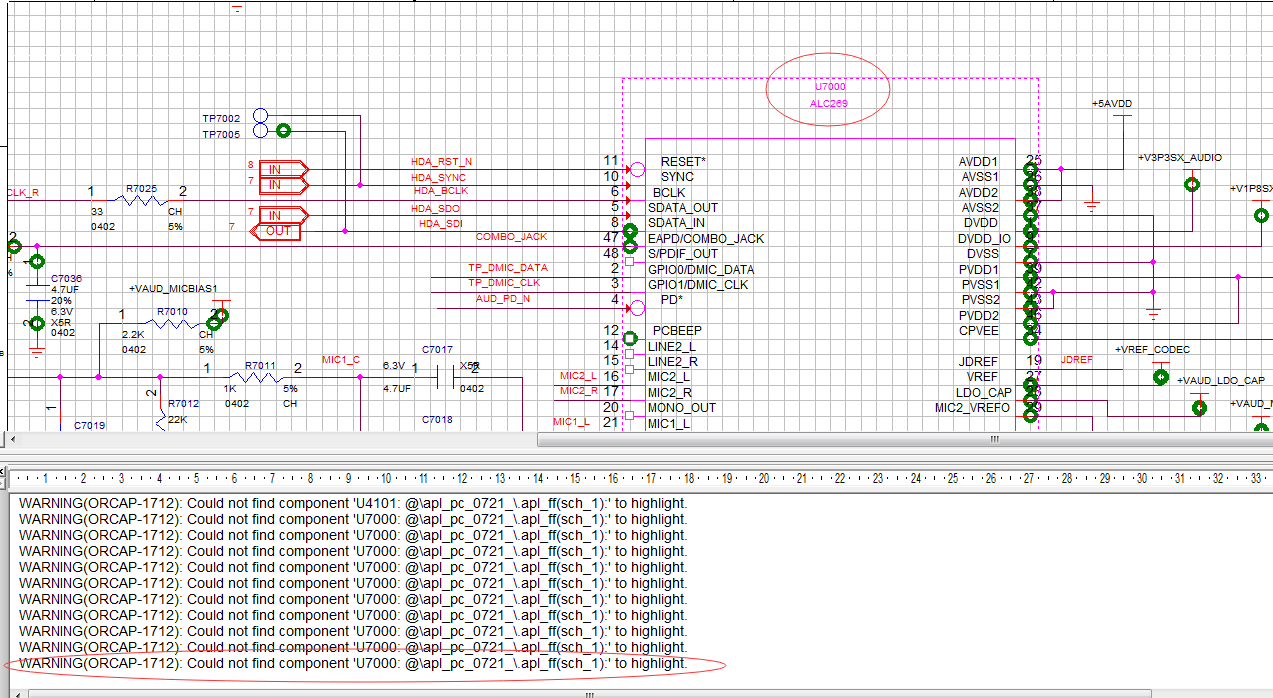

Capture 导出网表无报错，allegro导入网表无报错，给PCB中器件高亮的时候，原理图中的器件无法被选中，capture中也设置了关联的啊，但是有一部分座子类的器件又能关联。还有个奇怪的现象，我高亮PCB器件的时候，原理图中会有一栏提示我说找不到这个器件，但是我自己去原理图中搜索又是能找到的！见图

嗦嘎，原来在这里哦！好的，我再试试！谢了！

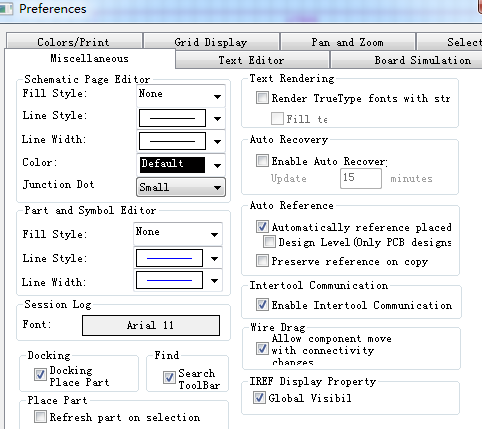

我是在PCB中给U7000上色，然后到原理图中看到这个情况的！关联也是设置了的！

这个问题很常见 你orcad部分芯片位置参数没有传递过去  orcad的name属性需要iNSxxxxxx  原因:直接复用别人原理图
解决方法：将所有页 保留位号copy一次新的原理图 再出网表倒进

“orcad的name属性需要iNSxxxxxx”这句话是什么意思哦?不太明白！

        深圳捷多邦线路板拥有专业的PCB Layout设计团队及丰富的EMC/EMI/SI经验，对电子产品，开关电源，模  拟/数字板，及数码产品有相当丰富的经验。 现承接项目：各种消费电子和自动控制类电子产品设计，如 电脑主板、笔记本主板、显卡、车载导航、安全监控、路由器、LED灯板等各类PCB Layout外发设计。 设计软件：PADS、Allegro 提供文档：线路图、结构档、技术规范要求 合作厂商：微星(MSI)、精英(ECS)、七彩虹、洲明等 我们拥有强大的骨干团队和资深工程师，交货迅速，价格合理，保质诚信。期待与您合作   欢迎新老客户咨询 在线计价系统：http://www.jdbpcb.com/layout/ 联系电话：13265692350（廖先生） QQ:117435544

原理图里面的属性 你双击那个不能关联的part  看看 Name的属性是否类似INSxxxxx   不然是无法关联的  最简单的方法就是从新copy一次

如果设置没问题的话，重新在导1次网表，在到pcb中导入，一般都可以关联

如果只是导个网表这么简单的话，我也不得发帖子求答案了啊！

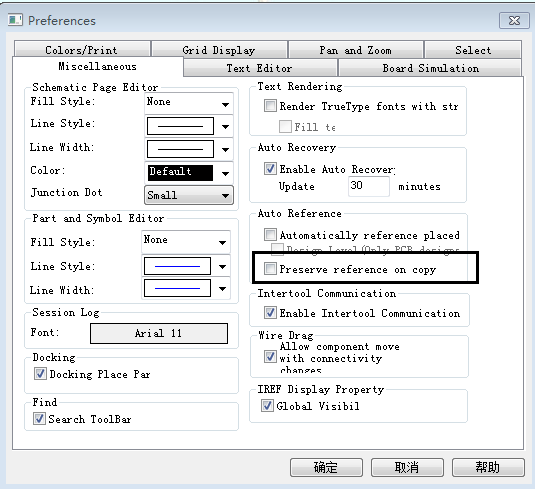

大兄弟啊，我是做PCB的，原理图的操作的不是太多呢，再请教下，怎么复制原理图的时候保证位号不变?我的确去复制了，但是我忽略了保证期间位号不变的事情，结果导进去，有些多section的器件位号就排出了问题，封装就错了。50多页原理图，看来要重新复制了，心好累！

你不能关联的有多少 少的话就在原来的里面复制  删除不能关联的   多的话 新建一个工程 把所有页都复制一遍  勾选保留位号
