oacad导allegro网表的要求?
录入:edatop.com 点击:

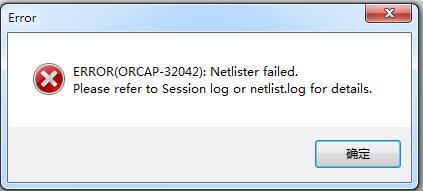

我现在手上有个原理图,电气规则检查都没有问题,但导网表就是报错也导不出,报错如图:
同时我也想问下orcad导allegro网表需要注意哪些事项?
同时我也想问下orcad导allegro网表需要注意哪些事项?
导网表除了电气规则,还需要注意所有器件都分配了正确的PCB封装,相关引用包括文件路径没有软件规定的特殊字符等。

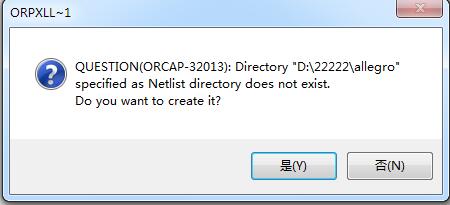

就小编所列的,第一个只是说没有创建文件夹,而右边的这个其实没什么实质内容,具体问题得从 “netlist.log“文件里面找
经朋友帮忙知道错误报告在哪里看了,问题很多 一个个在解决 都是非法字符 没有封装 没有位号等等错误导致的,太多了
把你的LOGO上传上来啊
