allegro添加泪滴时部分不能添加求助
录入：edatop.com 点击：

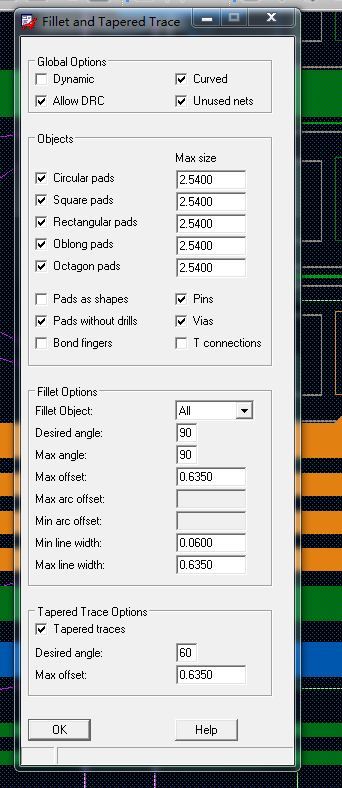

allegro添加泪滴，部分不能添加，出现如下提示：
*WARNING: Can't create fillet at pad (37.0026 38.0532) on subclass BOTTOM.
Computed fillet point lies inside pad boundary; required to be outside.
一般怎样解决。
我稍作测试：过孔PAD30CIR15D连接0.25mm线，不能添加泪滴；而过孔PAD40CIR20D连接0.25mm线能添加泪滴。allegro 自动计算泪滴参数能否修改?反过来看：过孔PAD30CIR15D连接0.25mm线是不用加泪滴?
再测试过，好似有个规律：线宽超过过孔的钻孔半径（直径一半），不能加泪滴。
求高手
画板多年，从来没有加过的。路过。
设置不对引起的
:L
设置里的问题吧
改下设置
设置使用默认的了，能说具体改那里么?
是的，不一定要加。好奇为什么有些加不上?
能具体点么?已经使用默认设置
这个不可以的，孔要设置的，28mil
好像跟孔径大小没什么关系，跟孔的PAD大小，还有设置泪滴
你在加泪滴的时候，线从盘上拉出来，假如线宽太宽的话，泪滴是加不上的，因为无法形成
学习了
“线从盘上拉出来”指的是什么?
