器件重叠了，DRC怎么检查？
录入：edatop.com 点击：

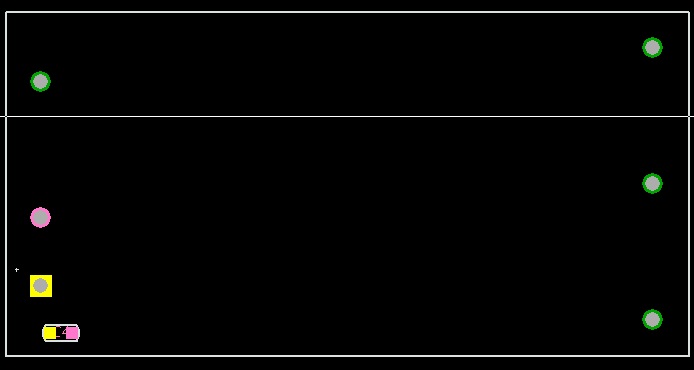

如题，器件重叠，即一个器件放到另一个器件里了，DRC有办法检查吗?用的allegro.
这个有打开！?

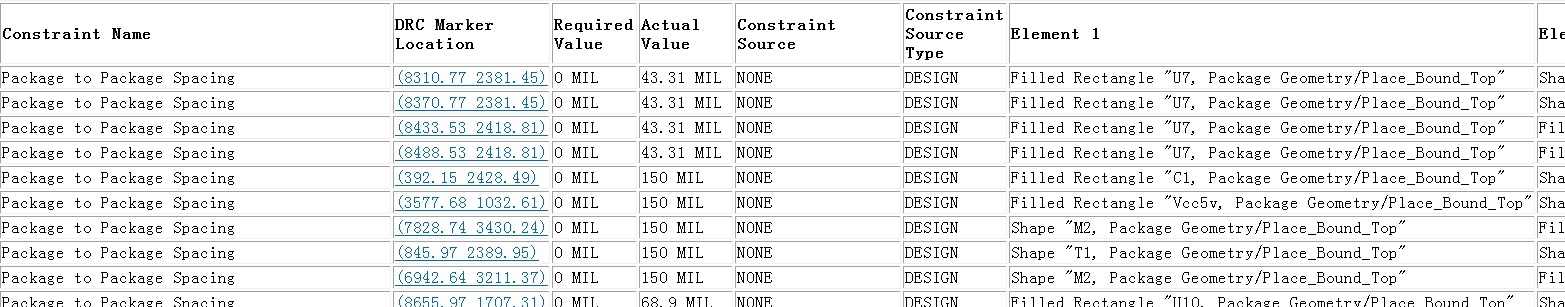

元件重叠了会有package to place keepout spacing的报警，把2楼说的那里对应的选项打开就好了
附件
:$
有的，你把DRC打开即可
这个选项打开了，但也没看到有这个错误的信息！好像还是少了什么东西！
PACKAGE GEOMETRY/PLACE_BOUND_TOP
打开这层，器件占地面积

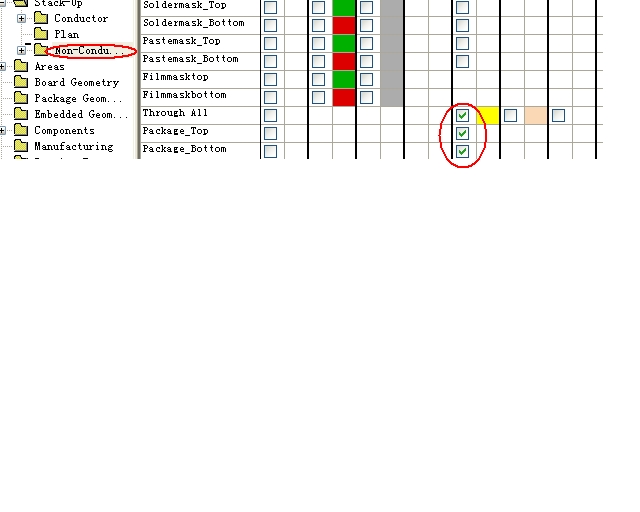

ls正解 drc显示打开
学校

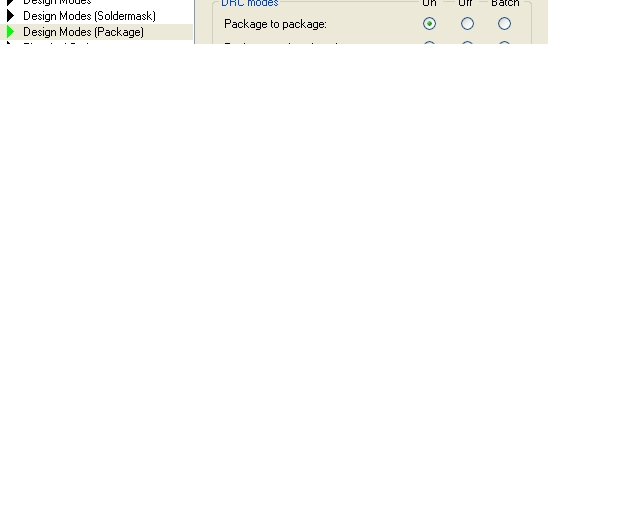

Package to Package 打開 + Place bound 顏色打開
元器件封装要有place bound top
个人意见：PACKAGE GEOMETRY/PLACE_BOUND_TOP这个器件在安全距离内优势也会报错，检查器件重叠看SOLDMASK层是否有重叠
先检查place bound，过近之后再看器件的本体是否冲突
drc也要打开，还是你的两个元件都放在同一面了?如果一个top一个bottom就不会有DRC了
