allegro 单独高亮显示网络
录入：edatop.com 点击：
如何在ALLEGRO 中将单个或多个网络高亮显示（其他网络不显示或者统一显示成淡色），网络对比明显，其他网络非手动更改淡颜色的方式来处理?
还望哪位大神告知下 谢谢！

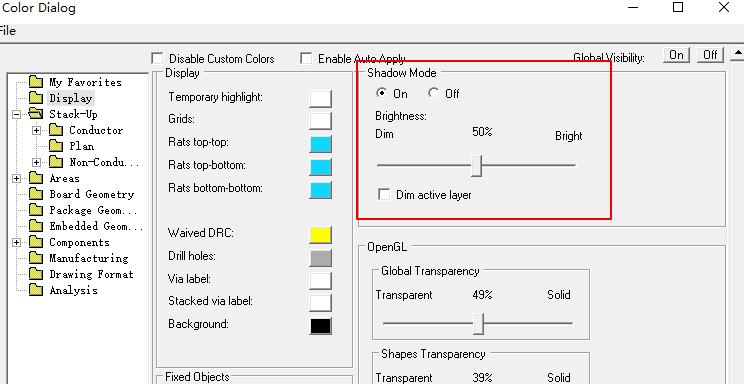

这里可以开关 及亮度调整
Shadow Toggle 是开关切换
还望哪位大神告知下 谢谢！
Shadow Toggle
点assign color,然后点你要高亮的NET就行了
楼上正解 补充
这里可以开关 及亮度调整
Shadow Toggle 是开关切换
楼上正解 。
楼上正解 。
感谢小编 ，不错
勾选DIM active layer 可以进行叠层隐藏和显示
顶！d=====(￣▽￣*)b
不错
多谢了 学习了
把颜色网设置的淡一些，然后应那个刷子图表，把网络刷上亮色
学习了．
