allegro中怎么实现在不需要出线的层去掉通孔焊盘?

录入:edatop.com     点击:
如下图:

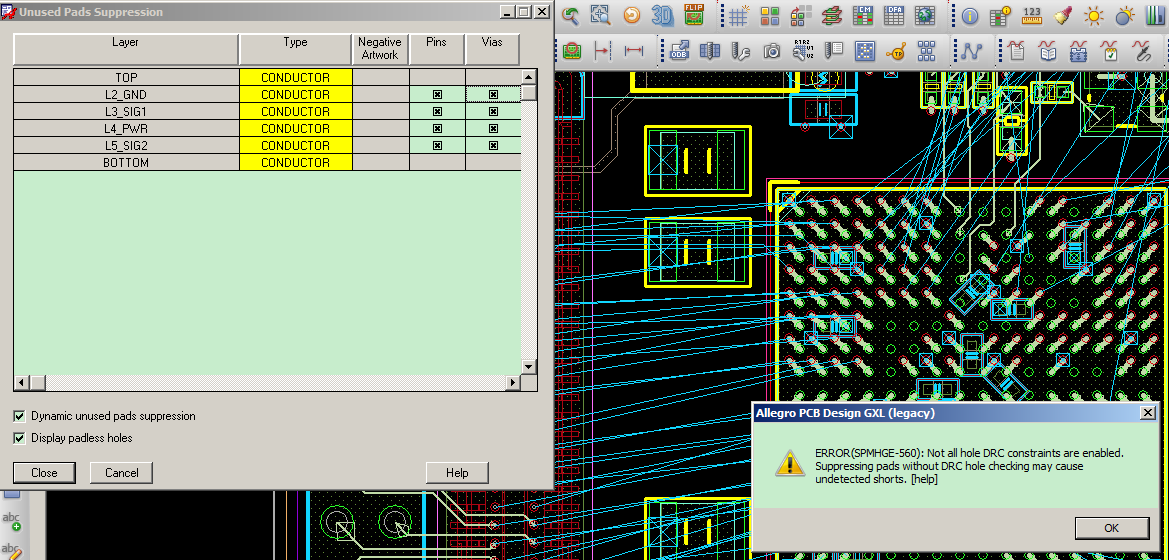

setup - unused pad....里面在需要的层勾选上就行了,不过这个选了之后出gerber都会报在所在层无regular pad的错误,挺烦人的,可能是因为我是盗版的原因,你可以试试,如果你不报这个错误,能否告知我,我再看看是不是有什么其他原因,谢谢

谢谢告知!但是我的没报。我想问下这个对设计有帮助吗?

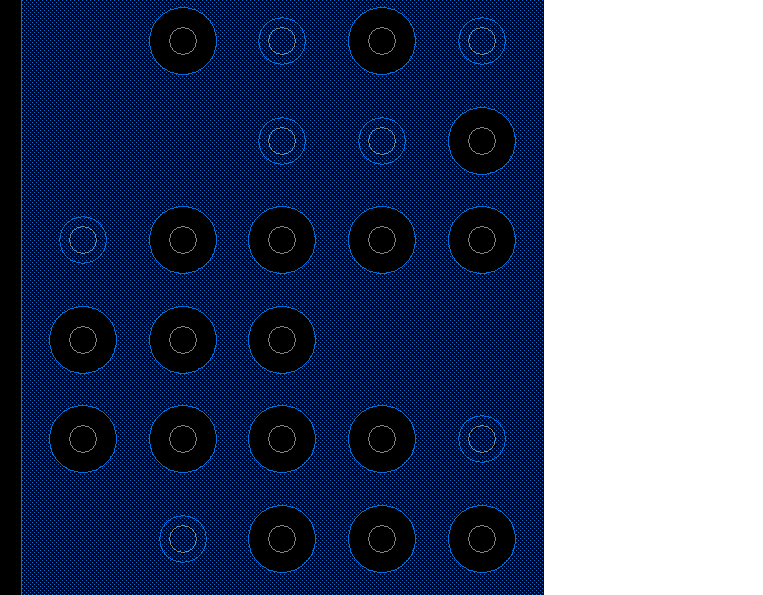

下图怎么解?

看看

你是来水经验的吗

是啊

看看

为什么要把这孔盘删掉哇?没必要哇!你是想不显示它?


删掉是为了平面更大,

他意思估计是像做无盘化处理,出光绘时勾选就可以

看看
