allegro输出GBR的问题
录入：edatop.com 点击：
-----------------------------------------------------
Allegro出GBR的时候，有某一些图，

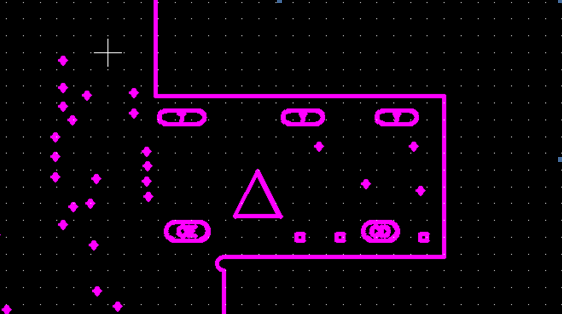

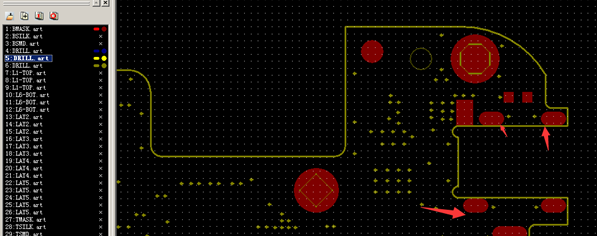

槽孔在DRILL层能看到：
有转孔符号：

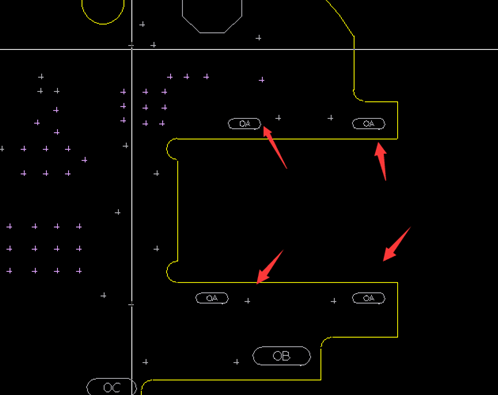

输出的GBR却无转孔符号
但是有些图又能正常输出，
请问有什么解决办法或者是设置的问题吗?
出孔位图了吗
异形孔需要单独出钻孔
你没关pmask层啊，当然看不到
用17.0出GERBER可以解决
椭圆孔在.drl文件中不显示，孔位图里有就行，你说的这个问题没关系。
异形孔要用rout的，
你不出也没关系，告诉板厂你有异形孔，让他们去孔位图里找
