CAM350 检查光绘 FAB 层不显示钻孔列表以及 FORMAT层问题求助
录入：edatop.com 点击：
我在brd文件中添加了 FAB层，但是出光绘后用CAM350检查时却不显示钻孔列表以及添加的一些绿油层信息和title边框。
备注：出光绘的时候 Undefined line width 设置也不是零，别的brd文件出光绘后也没有问题，就这个工程有问题
备注：出光绘的时候 Undefined line width 设置也不是零，别的brd文件出光绘后也没有问题，就这个工程有问题
allegro中显示

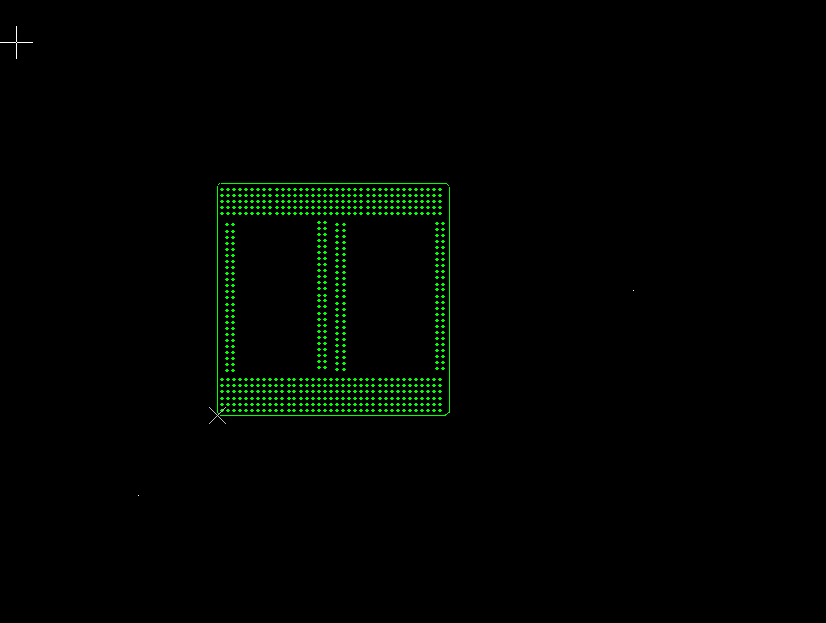

CAM350检查 不显示钻孔列表及FORMAT层
FAB层设置
有可能在CAM350里颜色是黑色了，换个颜色看看。
CAM350中 FAB 层既然能显示出 边框和钻孔，说明颜色并不是黑色的
photoplot outline框选了所有的吗?
确实是这个问题。我把photoplot-outline和板框重叠了，已经解决，谢大侠！
