如何批量高亮无网络的pin

录入:edatop.com     点击:
FPGA很多脚没有用到,如何批量将无网络的高亮,谢谢

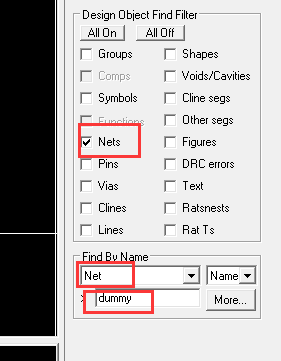

高亮命令assign color,选颜色, 勾Net,find by name 中下拉选Net  输入栏中输入dummy

看图理解


支持 !
点赞!

也可以高亮所有网络,再取消高亮网络。没有网络的pin脚就还是高亮的。

你的方法有点意思,我试不出来,麻烦你详细点说明。

首先,高亮,fine仅选择net,框选全板;然后取消高亮命令,如下图,选择net。


学习了  感谢

路过看看

高亮dummy网络就可以了
