请教移线命令Route-Slide Option面板里面几个不常用选项的含义
录入：edatop.com 点击：
Route-Slide Option面板里面Vertex Action,Auto Join,Extend Selection这个几个选项的具体含义是什么啊?书上的没看明白，希望知道的大侠能形象的讲解下
Extend Selection，勾这个，移线时一般是连着三段一起走，绕线的时候很好用。也差不多就是166以下版本把segment改成100以下的做法差不多的
Vertex Action：拐点圆弧或者45或者移动 倒是经常用 其他没注意
啥个版本的呀?我咋个都找不到这指令?
16.6

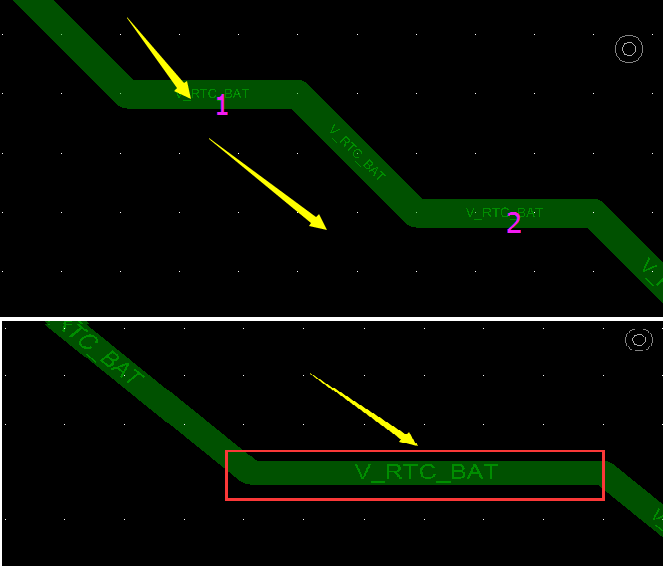

Auto Join,勾上的时候移线的时候两平行会自动合并在一起。之前版本是做不到的
Extend Selection，勾这个，移线时一般是连着三段一起走，绕线的时候很好用。也差不多就是166以下版本把segment改成100以下的做法差不多的
vertex action 是几种移动线的模式 你可以试试看就知道了
试了下，发现用这个功能还不如用自动圆弧的快
16.6
非常感谢，终于知道是什么意思了！感觉实用性不是太大
非常感谢，终于知道是什么意思了！感觉实用性不是太大4
