异型铜皮的画法？
录入：edatop.com 点击：

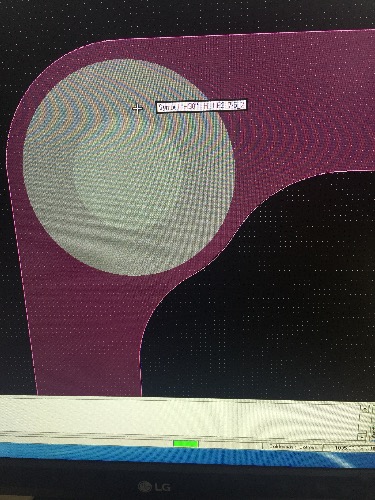

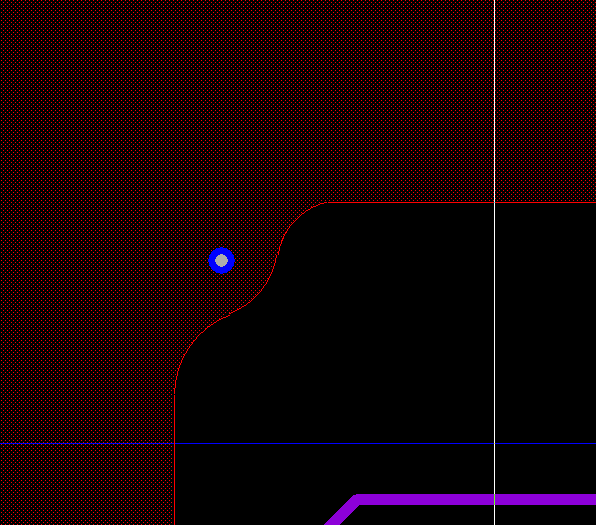

下面这种铜皮怎么画?谢谢(粉色部分)
屏蔽罩在PCB板上的表现方式是开窗，你可以开的比屏蔽罩大一点，不一定要和它一模一样呀！
另外这种方式的屏蔽罩在结构的DXF上应该要做出来的，按照DXF的line或shape在PCB上转化成铜皮也是很容易实现的。
这是修边界（boundary）修的吧
是先画矩形铜皮然后再修边界吗?
求教
allegro画曲线确实不怎么好画
拿圆弧修的铜皮吧。直接用圆弧画这样的铜皮估计有点困难！
可以先画shape的边界，再转化成shape，觉得这样比较容易
为什么一定要画成这样的铜皮呢
我也想知道
这是屏蔽框
顶一个赚积分
先画好一整块铜，再用圆形挖空工具去挖空边界就可以做到这样了。
不像是一点点修出来的 貌似很平滑呀 哪位大师指点一下呗
直接编辑边界就行了啊，很易操作的
如何操作，谢谢
