DDR4 双面布局时出线?大家给点意见吧

录入:edatop.com     点击:

现在要做一个带8 片DDR4的板子。两个通道,一个通道4颗。采用上下对称布局。用FLY-BY拓扑。希望Stub长度尽量短常见有以下几种出线,大家都用哪种,是否有更好的方法。谢谢!

    大家一般用这种这吗?


     这种出线Stub长度最短,想用这种,但好像不能上下布局。

    这种出线Stub长度最长。T型常用

有空间的话放单面好处理多了,电容也好放。至于电源地平面?个人觉得多虑了,你把它当做一个整的0.8的BGA来看,才16排孔,单个电流也不大,
而一般大的0.8的DSP都不止16排孔了,电流还很大

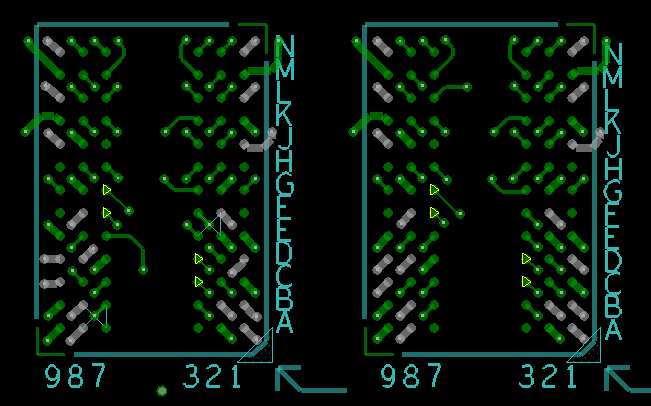

错位对贴布局

大家给点意见吧。谢谢!

仿真一把就知道差别了。

如果颗粒打算正反面都放置,推荐第一种做法。

我看很多DDR 都是第一种使用的多

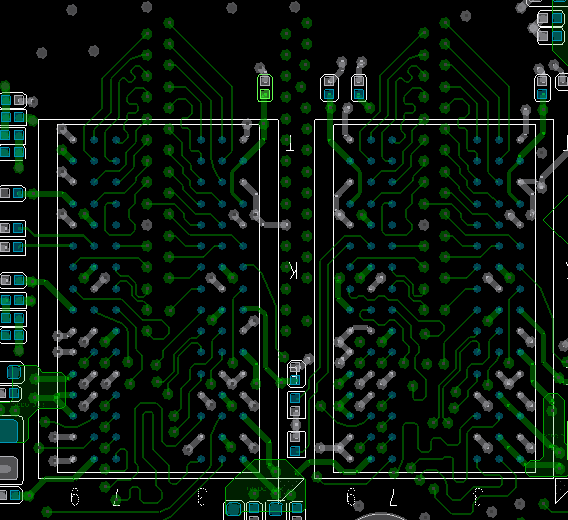

第一种看过孔情况,正反面是共用孔的?好像不是FLY-BY吧?下图这个贴的还不是最近的,还可以贴到电容那里


这个确实看起来很舒服

这个是特殊的DDR吧,正反共用孔,网络相同,增加容量或主备倒换的吧,如果网络不同就不行

正反面放置不是纯FLY-BY吧,是FLY-BY加T点,FLY-BY放在同面,小编看下芯片是否支持FLY-BY加T点

你好,你有没有试过对错贴的布局,我试过,对错上下贴和单面贴点用差不多的布局空间

你好!你这种是FLY-BY吗?内部的线怎么过去?

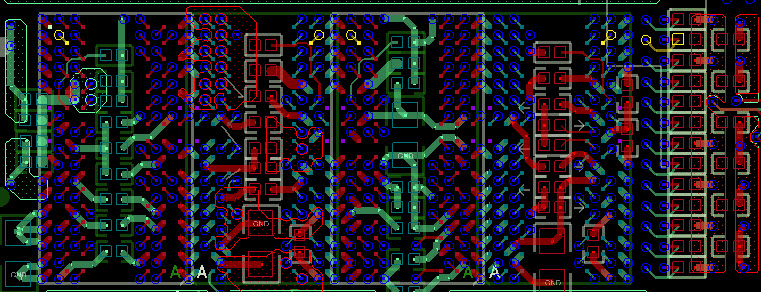

我的是这个样的,没法共用孔


我的芯片不支持FLY-BY加T点。为什么说FLY-BY是同一放层的才算?这种说法好像不正确哦。
