高密度PCB，同一网络的via最小间距能到多少？能设为0吗？
录入：edatop.com 点击：

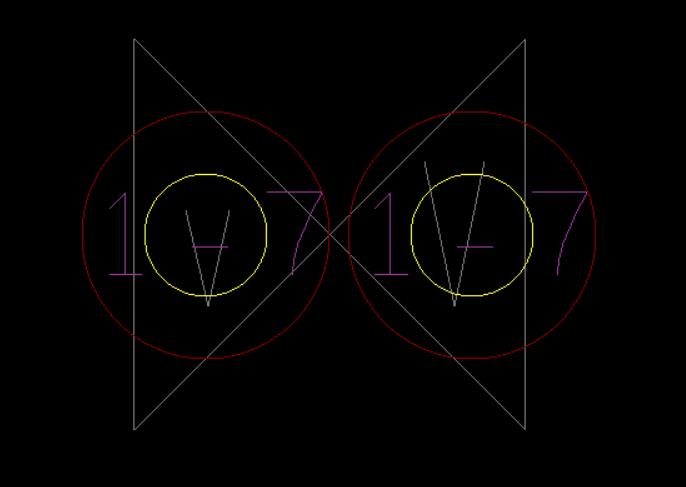

在画一个带盲埋孔的高密度PCB，同一网络的via最小间距能到多少?能设为0吗?
还有就是1-7的孔，我是用1-2的孔和2-7的孔叠起来的，这样有没有问题?求解，谢谢.
带盲埋孔的高密度PCB，同一网络的盲孔最小间距可以设为0，可以相切
1-7的孔，用1-2的孔和2-7的孔叠起来。通常1-2盲孔的孔为4mil孔径，2-7埋孔为8mil孔径，板厂2-7钻孔后与1-2,7-8压合在一起，不知有没有问题
不好意思！突然看到上面第二点回复有问题，1-2盲孔的孔为4mil孔径，2-7埋孔为8mil孔径，板厂2-7钻孔后与1-2，7-8压合在一起，有没有问题请哪位大神解答?
其实这个问题最好是问下生产厂家能不能做，理论上钻孔是可以相切的，但是实际操作会不会打塌压掉就不是很清楚了！盲孔是完全没问题的。
钻孔可以相切
学习一下，
这个问题我刚碰到过，我做的是8层HDI软硬结合板，二阶，1-2 2-3 3-6 6-7 7-8，可以相切，没事的
