cadence16.6版本shape显示问题
录入：edatop.com 点击：

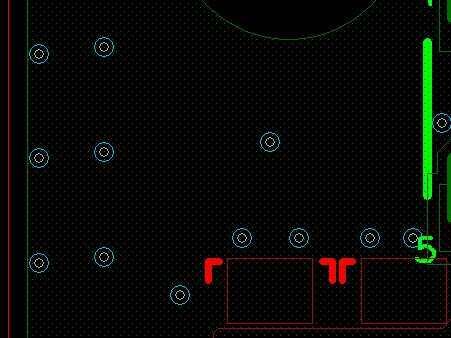

cadence16.6版本shape显示和之前的15.5版本还是16.5版本还是不一样。目前是这样的：图片还是看不太清楚，就是16.6高版本显示的shape不清楚不明显；16.5的shape比较清楚，请问哪里设置呢?谢谢！
以前16.5是这样的
以前16.5是这样的
166的显示，初厂设置时，shap 都是通明的，可以设置的，，本站里，前几天有人问这个问题了，，找一下，能找到的，有人回答了
15.5老家伙。
那个帖子我搜到了没有回复解决办法啊，16.6压根没有他那张截图的设置，那个是16.5的设置选项。有知道的伙伴们，请回复下，谢谢！
15.7经典款 这个是shape显示的设置问题吧
要么，就是用env，设置了
静态铜皮显示问题
你試試看
1.把層面加上Stipple Pattems
2.修改Shape Transparency
不太明白你那个第一张图哪里点出来的，是16.6版本里的颜色设置哪个选项呢?谢谢！
有没有人知道的呢，回复下呗，谢谢，因为16.6的铜箔显示实在看不习惯。
env里面加一行：set old_shape_fill_style
你按CTRL+F5就會出現那個視窗
