关于CIS库PCB footprint 有部分不能预览的问题
录入：edatop.com 点击：
大家好！有没有谁遇到过CIS库，有部分PCB封装无法预览，但是一部分可以预览的问题?

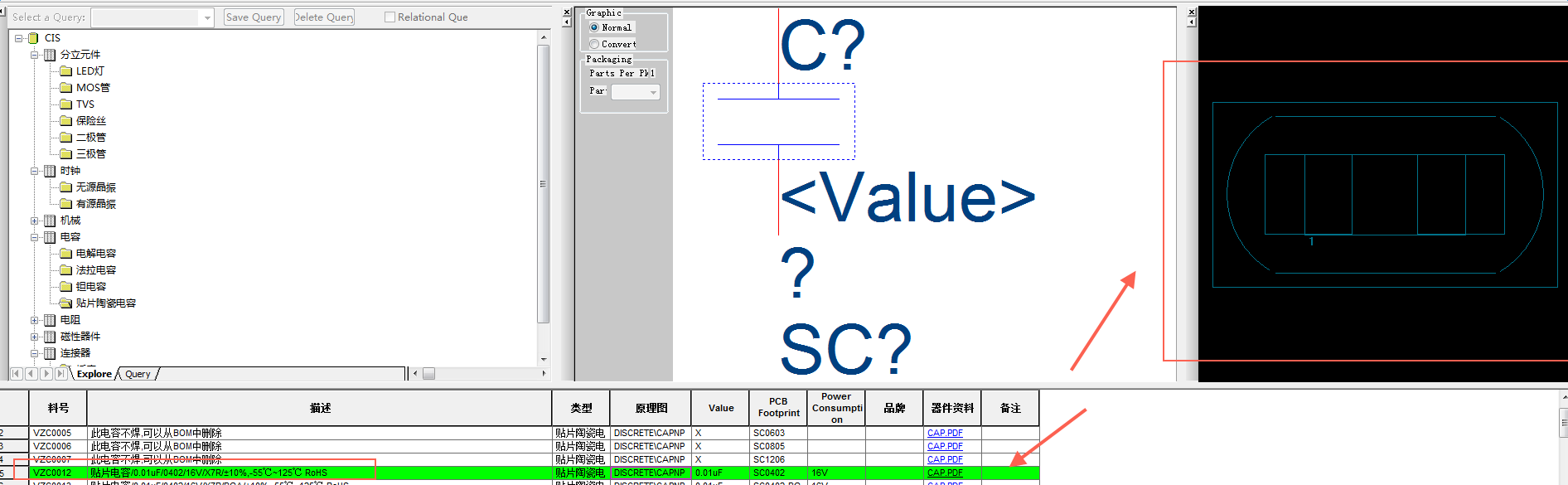

如下图1可以预览

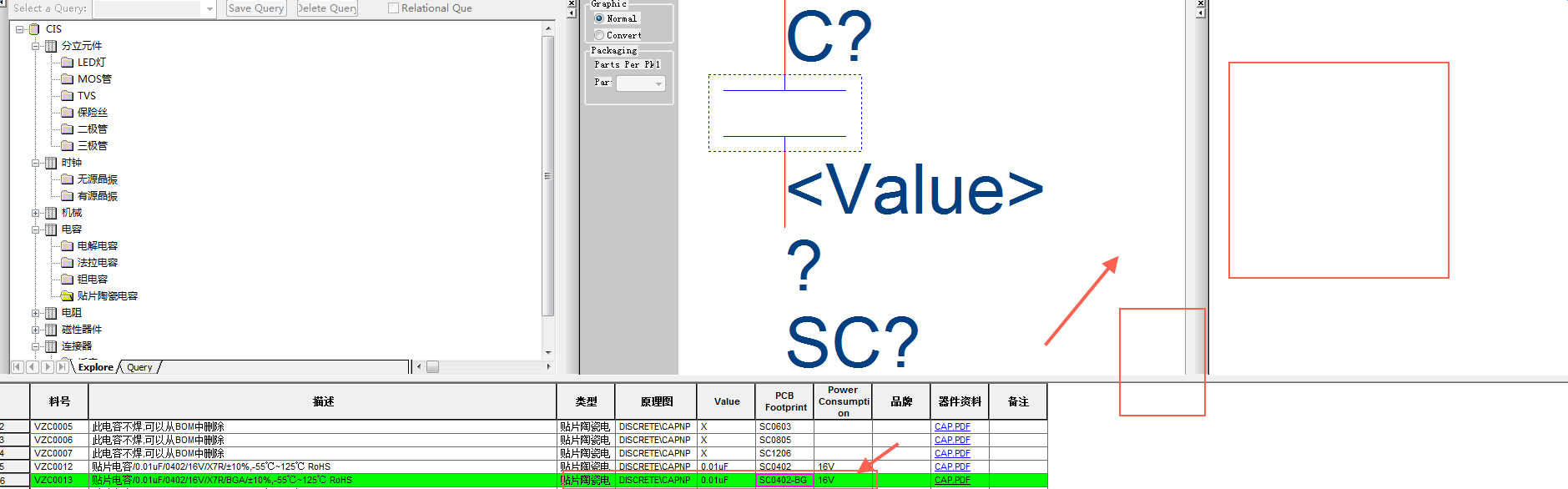

下图2不可以预览
各种设置都一样，数据库都配置过好几遍了，也不存在INI文件设置不对的情况，如果INI不对，那么库肯定看不到。
现在怀疑难道PCB封装和软件版本有关系?请 各位大神帮我分析一下，多谢！
如下图1可以预览
下图2不可以预览
各种设置都一样，数据库都配置过好几遍了，也不存在INI文件设置不对的情况，如果INI不对，那么库肯定看不到。
现在怀疑难道PCB封装和软件版本有关系?请 各位大神帮我分析一下，多谢！
你这2个封装不一样啊，下面是SC0402-BGA，你看这个封装有没有在库里，如果有，打开看看是几层的，如果从别的板子导出来的不是2层，就不能预览，可以把多的层删了，保存下，就OK了
高手！非常感谢！确实疏忽了，就是从PCB板导出来的有问题，NND。
