allegro 16.6 如何设定不同Net 短路时又不会出现DRC

晕。乱来。

短路肯定有DRC的，没有DRC才是有问题的。
建议最好留着DRC，你可以不用理会它，防止后面忘记了，有个DRC可以知道的
不同网络如果需要短接，你如果不想出现DRC，可以另起一层（非走线层）画个线短接，
但是你设置光绘时候记得把这个线设进去，否则走线层没有这个线生产出来是开路的

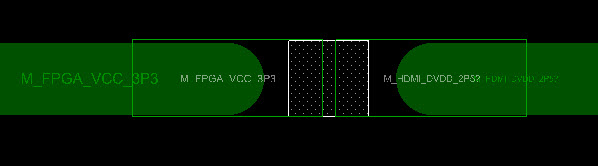

短接点建议可以建个封装，（记住不要开窗，这个不需要焊接的），前后网络可以不一样，中间画个线（非走线层）端接即可，光绘设置时记得把那个非走线层的线设置加进去，否则就不链接了。

请教在哪层画线，出gerber时怎样添加这一层?强行连接DRC没办法出gerber

强连也可以出GERBER的
最好自己定义单独一层，防止和其他信息冲突

请问下你这个有在原理图上有标示出来的吗? 最好原理图也标一下，要不下次改版或者换别人做就不清楚这里强连是什么意思了，别人估计会当做短路处理了。

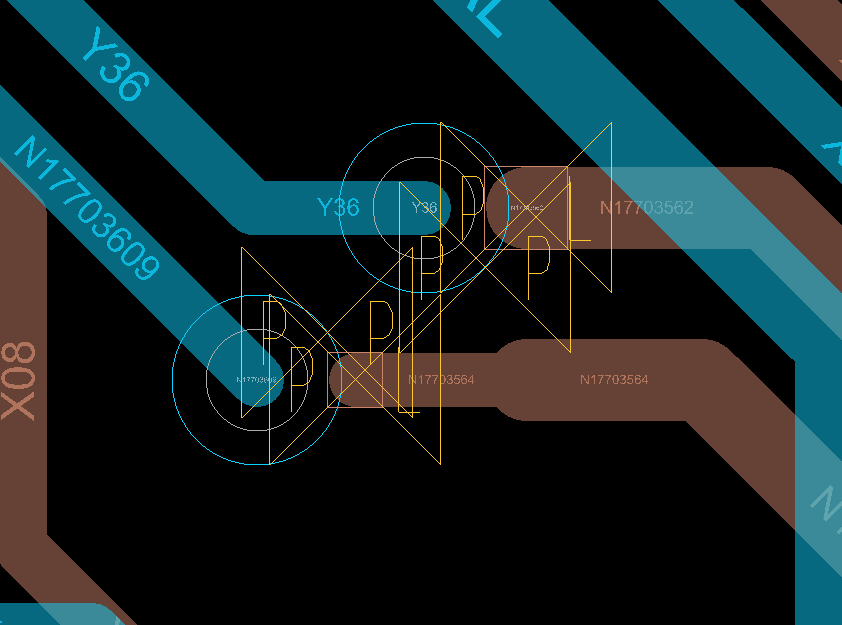

还有一种短接的，铜靠近点，弄最小间距不报错就OK，然后开钢网，一刷锡膏就连上了

没有明白怎样在封装里面：添加2个中间画个线（非走线层）

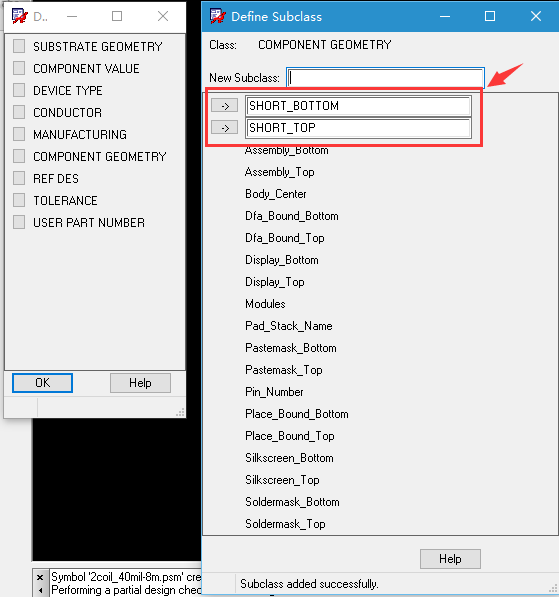

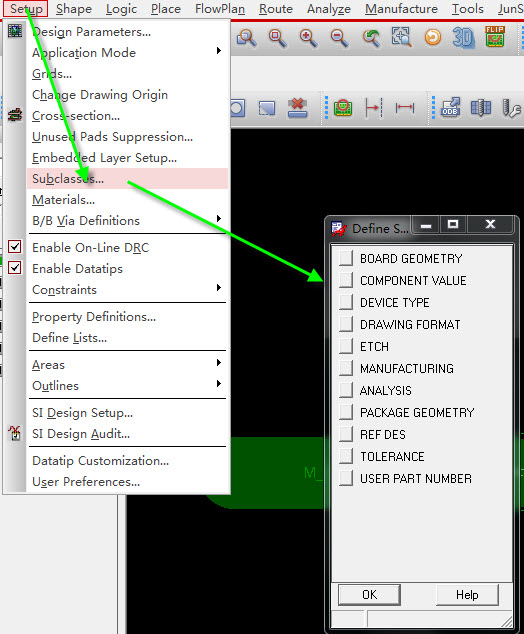

333层怎样添加的

不出现DRC自己都不知道短路了

元件如果放到底层，top和bottom层怎样区分?

一般一个板子允许短路的地方不会很多，允许短路的地方自己做的板子自己心里很清楚，把允许短路的drc隐藏即可，搞得那么麻烦！

不明白你要说什么? 放哪层就是哪层啊

已搞定，谢谢大侠耐心讲解！
