关于厂家的阻抗匹配

录入：edatop.com 点击：

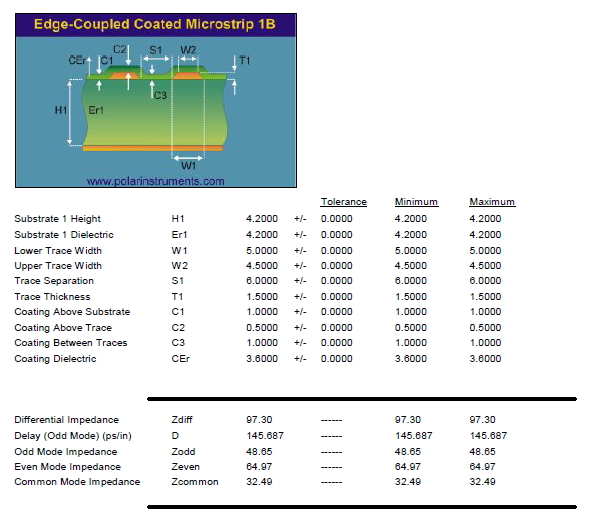

各位群友，你们做阻抗匹配时，厂家的计算值和 Polar Si9000计算结果一致吗?如果厂家只给出 Si9000的计算结果，是不是他们没有调整阻抗的能力，忽悠人呢?兴森快捷的和Si9000差别较大，而且他们有自己的阻抗匹配计算文档。如下图，是厂家发我的阻抗匹配值，就是软件截图：

兴森快捷你都不信那还能相信谁。

厂家应该需要根据自己板厂的制程能力参数对于阻抗线控制应该有所不同，SI9000应该只是一个参考设计值吧。或者要求厂家给出阻抗报告。如果还是不放心，还是去兴森快捷打板吧。毕竟还是大品牌有保证呀。

一般来说si9000算的阻抗最接近板厂的计算的阻抗，具体可以在设计之初让板厂提供层叠和阻抗线宽。

只知道：SI9000应该只是一个参考设计值！

设计值，实际要回来自己测。

画板时可以按照一个叠层用SI9000算一个值，加工厂会根据实际材料叠层做微调，满足阻抗要求。也可以提前问厂家叠层参数，会更精确一些。

以厂家的为主吧
