各位大神,DSN网表导入PADS有报错,怎么搞

录入:edatop.com     点击:
Can't find part Type item < TSOT-23 >
U2               TSOT-23
Part name already used U3
U3               SOT23-6
Part name already used U4
U4               J-LEAD44
Part name already used U5
U5               MSOP-10-0.5MM
Part name already used U6
U6               SO-8
Part name already used U7
U7               MSOP-8-3.1X3.1MM
Part name already used YX1
YX1              XTAL4_2.5X2.0
Mixing nets +1_8VD R15 2 1V8D U5 10
U5.10 U5.9 C19.1 R13.2 R12.2 R14.2 R15.2
Mixing nets AGND C19 2 GND YX1 2
C28.2 C13.2 C18.2 C19.2 YX1.2 J2.3 C6.2 C21.2
**INPUT WARNINGS FOUND**

pads9.5

pcb上已经有U3 U4......等元件,你这是要更新pcb
不能直接这样导入网表,对比新旧pcb产生eco

谢谢指教。我是PADS新手,你说的ECO我不懂。别人帮忙导入了网表,后面客户更新了网表,然后我按照DSN网表导入PADS的资料进行导网表,就出现了那些错误。

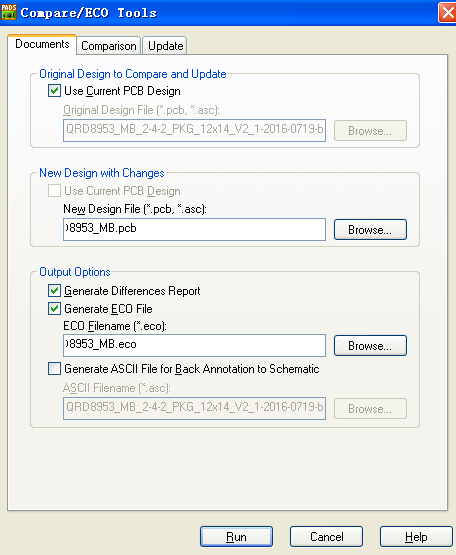

比较新旧pcb


建议还是用同一工具吧

缺少器件PCB封装和位号重复
