求救：导入CAD生成的DXF时，怎么看不到层？
录入：edatop.com 点击：

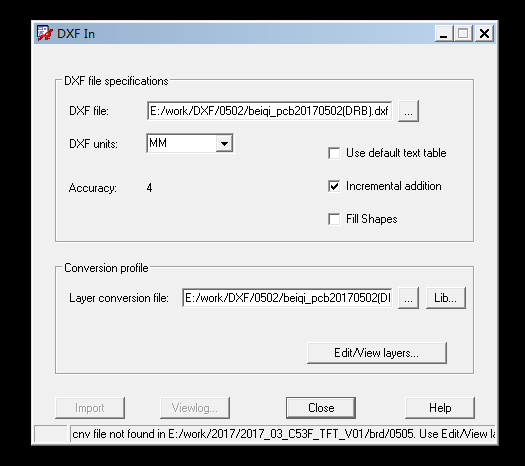

今天导入DXF时出现了一个问题，求救啊！
就是导入时发现不显示层，导不了，请知道的大神救救我，昨天导同一个人生成的另一个DXF是没有任何问题的，不知道怎么这个就这样了
就是导入时发现不显示层，导不了，请知道的大神救救我，昨天导同一个人生成的另一个DXF是没有任何问题的，不知道怎么这个就这样了
DXF文件名字不能有特殊符号以及中文，DXF里的层名字也不能有中文，请检查一下。
是否是因为 括号 的原因啊?
你改为 1.dxf 试下
里面有括号?
把（DRB）去掉试试
也有可能是DXF中有不闭合的线
是不是版本太高了?
dxf文件名有非法字符。可以改个名字。再不行，就是DXF文件本身的问题。
