电容位置的摆放：先大后小还是先小后大？
录入：edatop.com 点击：
如图1，在输出端，小电容是放在最末端，电容是先大后小。

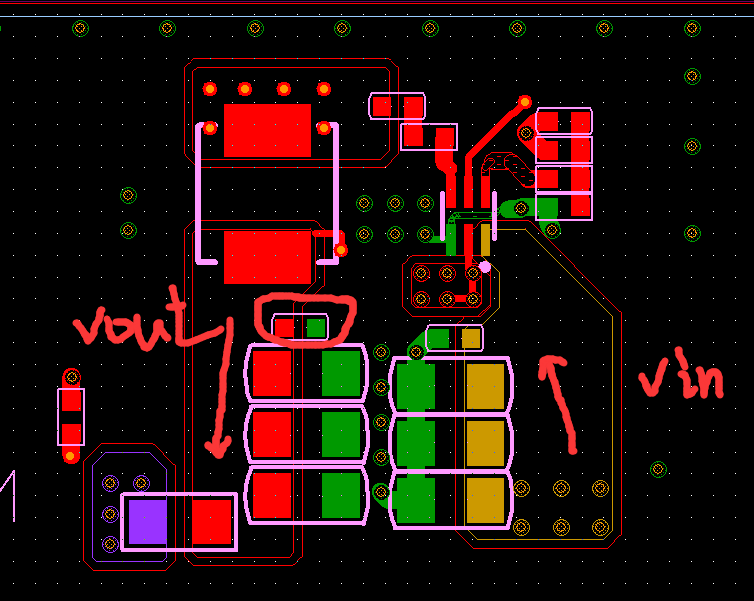

如图2，在输出端，小电容放在最前面，理由：一出来，小电容直接滤高频
有谁知道原理是什么吗?到底用哪种摆放方式好?谢谢1
如图2，在输出端，小电容放在最前面，理由：一出来，小电容直接滤高频
有谁知道原理是什么吗?到底用哪种摆放方式好?谢谢1
这个0.1uf的电容不要也不影响，只要摆在路径上就可以。不需要太纠结
小电容就是谁要用，就靠近谁
2-----------------
个人觉得选2，小电容还是就近放置，滤掉高频，地回路短。
所谓靠近是看给谁用的吧， IN是给电源芯片用的，靠近电源芯片，OUT是给负载用的，是否应该靠近负载呢?
负载那边另外有加小电容，主要是想知道电源转换的时候输出的小电容位置的摆放。
我好像是1用的多，
是什么原理啊?
哪个用就给哪个。
电容放远了就没啥作用了。
经验之谈啊，大家说的对！
电容的耦合半径~
