关于差分线走线问题
录入：edatop.com 点击：
碰到一个好奇怪的问题，BGA区域的差分走线线宽没有变细，按道理说BGA区域规则优先级最高，为什么变成了差分走线的规则优先级最高了?求高手指点
对应bga区域规则的差分规则有设置吗?
有
设置了没应用，然而并没什么用。，要点一下设置
是呀，BGA区域规则对差分线都没有用上，就是差分线走线没有变细，其他的BGA区域单线走线线宽都有变细，好郁闷
怎么给单线的 ， 就怎么给差分，差分也是单线，只是定义了差分而已，都是一样的
region class 对calss调用规则
都有设，也指定了，就是不行，我把所有的规则全删了，重新设了规则，还是没有解决
为什么还要对region class 对calss调用呢?
板子发出来
设置了规则要匹配，建差分netclass，在BGA区域匹配BGA规则就可以。

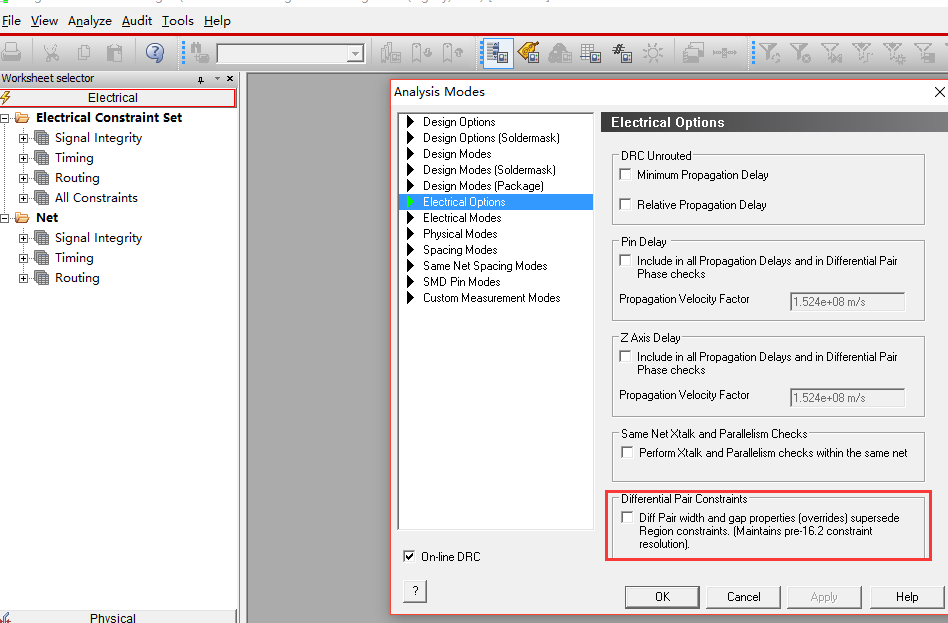

很简单，红色框里的如果勾选了，就是查分规则优先，其次才是区域规则，不勾选就是局域规则优先
还真的呀，一直模索了好久都没有解决，谢谢大师的指点
