关于调用异形焊盘的问题

封装是封装 ，焊盘是焊盘，不一样的
焊盘原点是你出线的地方，不是封装的

把封装打开编辑下，把PAD放原点去看看

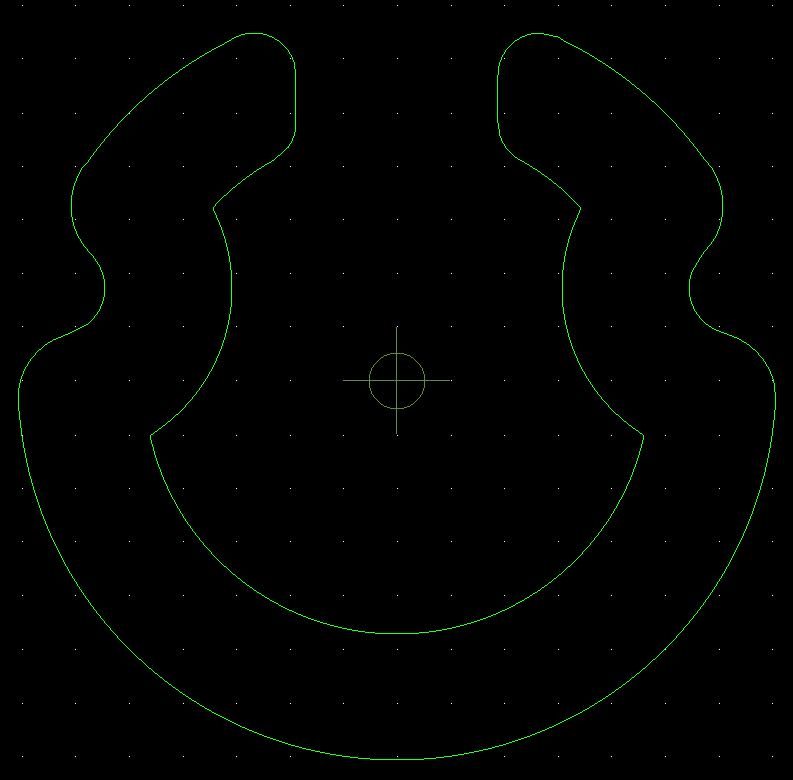

最后一张图就是在封装里面呢，我想用pad的中心去定位呢，这个是结构给出来的图，需要定位的。

抓 BODY CENTER 试下

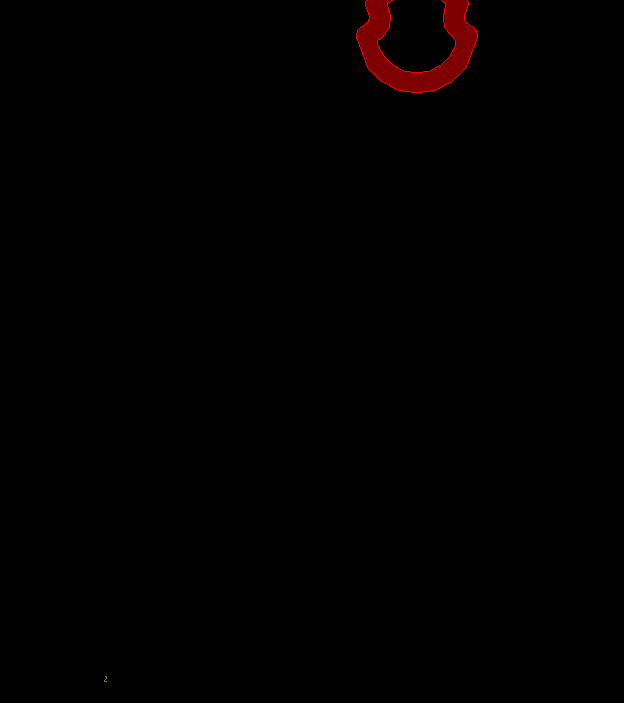

body center就是放置管脚号的地方，在shape的外面很远的地方，第三张图，左下角地方就是管脚定义。

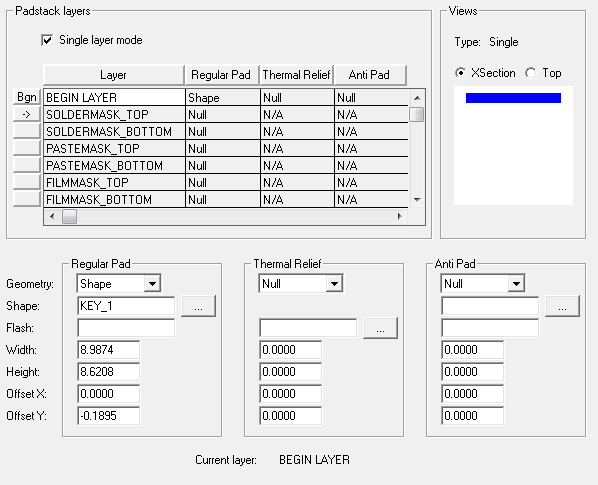

我看你焊盘定义的中心是正确的。就是调入焊盘的时候，需要把焊盘放到封装的原点。

我是说你建库时候在编辑库里面试下用，不是掉库后再BRD用

截图就是在库文件啊，不是brd文件，我试了自己画的带45度斜角的正方形pad就可以调入，还试了长方形两边半圆的shape也是可以的，只有这个结构导入的shape调用时总是离移动点很远。

你是导的结构?看看是不是还有其他什么东西没看到的一起导进来的?
（有时候结构会连带着导入一些想不到的东西进来的）
你可以在导出去，又新建导进来看一下，只选需要的铜导试下
